Тип модуля: на базе микросхемы XL4016
Тип подключения: контактная колодка под винт
Входное напряжение:
• 7 - 40 В (по данным производителя)
• 5 - 30 В (по совету пользователей, идеально - не выше 28 вольт)
Выходное напряжение(регулируемое):
• 1,25 - 35 В (по данным производителя)
• 1,25 - 29 В (по совету пользователей)
Выходной ток(регулируемый):
• максимальный (кратковременно) - 10 - 12 А (не советуем)
• максимальный (с охлаждением) - свыше 8 - 9 А
• номинальный (длительно) - до 5 - 6 А (при превышении нужно добавить охлаждающий вентилятор)
Выходная мощность: 300 Вт (кратковременно в максимуме)
Выходные пульсации: присутствуют - от 20 до 300 мВ в зависимости от тока нагрузки
Потребляемый ток на холостом ходу: около 20 мА
Защита от короткого замыкания: есть (!!! но не проверено !!!)
Защита от перегрева: есть в микросхеме (но не стоит сильно надеяться)
Функция ограничения тока на выходе: есть
Защита от переполюсовки на входе: нет
Габариты: 65 x 46 x 24 мм
Производитель: Китай
Понижающий DC-DC преобразователь (входное напряжение должно быть выше, чем выходное) на основе чипа XL4016 — это дешевый и мощный модуль. У данного модуля можно регулировать напряжение и ток, для этого есть два многооборотных подстроечных резистора номиналом 10 кОм(по часовой стрелке - увеличение, а против часовой стрелки - уменьшение). XL4016 — это более мощная версия XL4015, выходной ток до 8-9 ампер(некоторые умельцы разгоняли его свыше 17 ампер - смотреть на YouTube).
XL4016 имеет КПД до 96%, есть защита от короткого замыкания, защита от перегрева (автоматическое отключение выхода при превышении рабочей температуры). Защита по входу от переполюсовки нет, но можно подключить по входу диод или диодный мост. Входное напряжение XL4016 — от 7 до 40 Вольт, правда установленный на плате линейный стабилизатор напряжения 78L05 (смотрите принципиальную схему модуля) выдерживает только 30 вольт, поэтому по умолчанию выходное напряжение ограничено до примерно 28 вольт.
Благодаря наличию регулировки тока модуль можно использоваться для зарядки аккумуляторов, есть индикатор меняющий цвет при снижении тока на выходе до, примерно, 10% от установленного работа такого, индикатор будет свидетельствовать об окончании заряда аккумулятора (красный цвет индикатора означает зарядку, синий — конец зарядки). Но есть предупреждение, плата только показывает снижение тока, зарядный ток при этом не отключается, а просто снижается дальше.
Также его можно использовать в качестве мощного светодиодного драйвера и стабилизатора тока светодиодных прожекторов, ленты, источника питания в автомобиле или для ноутбука и т.п.
Модуль на XL4016 можно переделать в простой и недорогой лабораторный блок питания.
Один из обзоров в интернете на модуль по этой ссылке, а один из обзоров на YouTube можно просмотреть по этой ссылке.
(внешний вид, подключение, регулировка тока и напряжения,

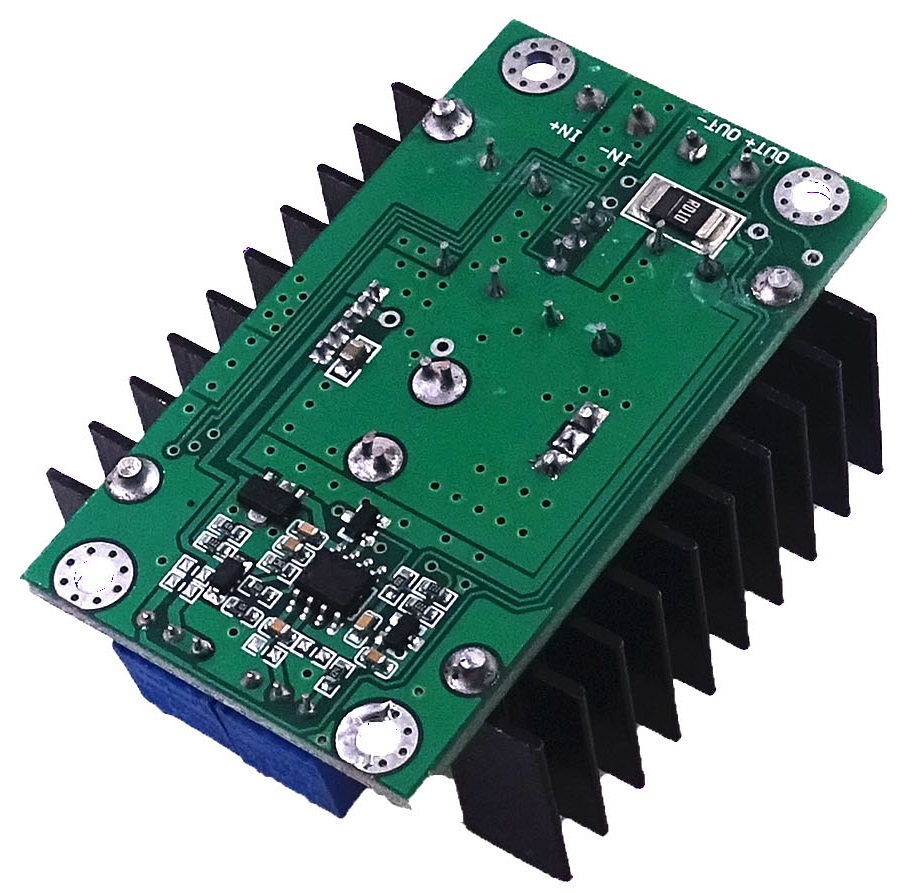

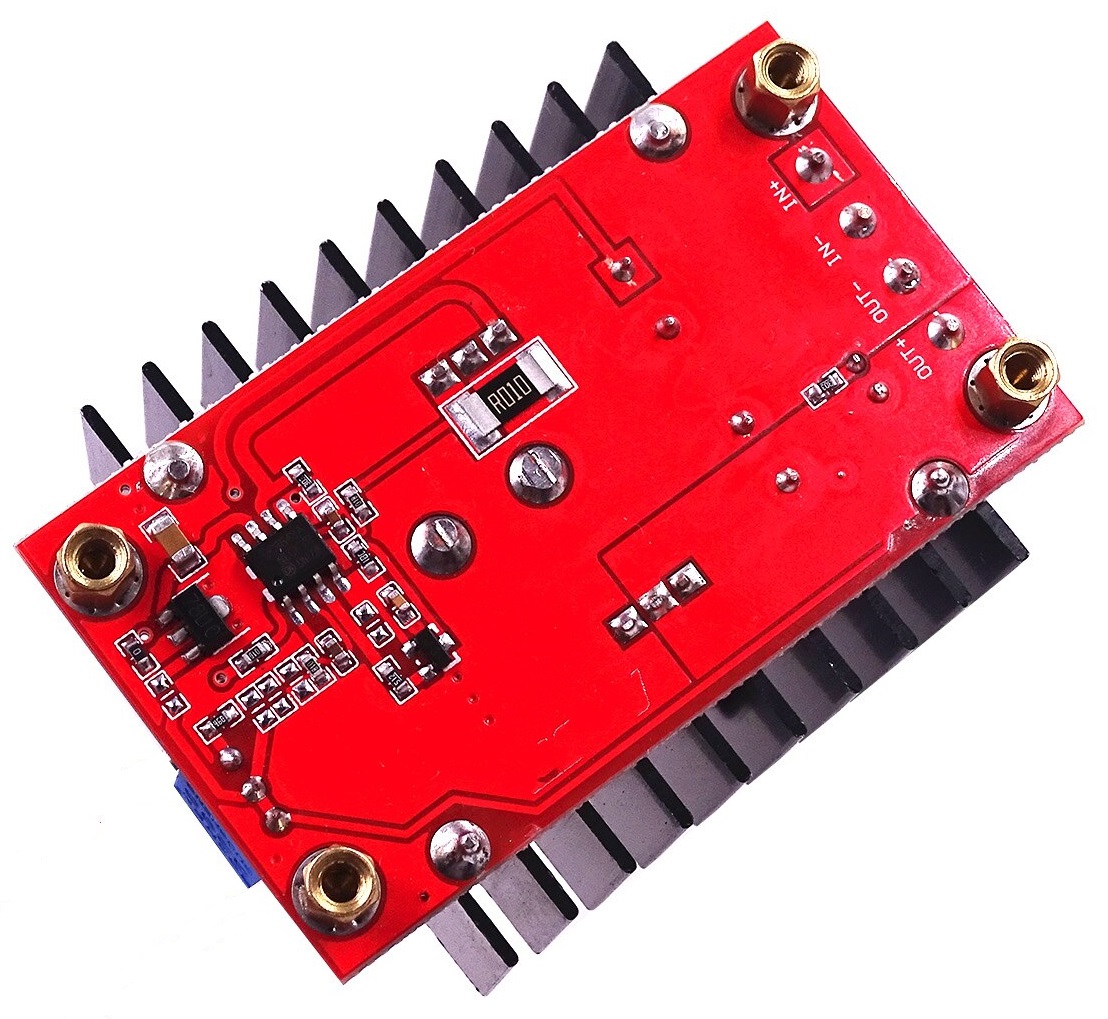

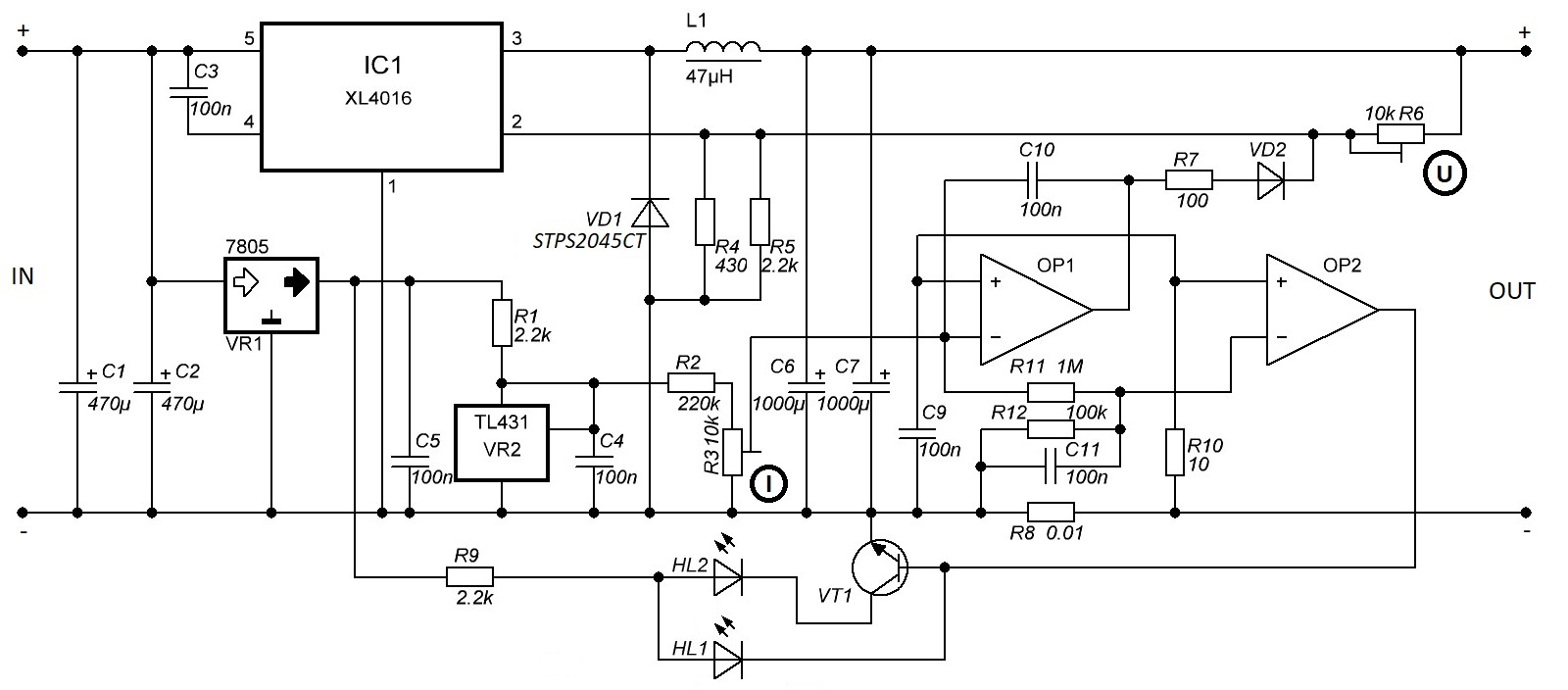

а также примерную схему модуля смотри на снимках,
для их увеличения нужно по ним кликнуть)
