Рабочее напряжение: 5V
Рабочий ток: 1А/2А/3А (зависит от выставленного переключателями сопротивления)
Номинальная мощность: 5-10W
Входной интерфейс: USB-разъем (тип А)
Индикация работы: по 1 светодиоду на каждый режим
Тип резисторов: постоянные керамические
Размеры:
Длина - 84мм (включая USB-разъем)
Ширина - 22,5мм
Высота - 12мм (включая движки переключателей)
Вес: около 20 грамм
Комплектация: 1шт. электронная нагрузка
Производитель: Китай
Нагрузочный резистор предназначен для подачи нагрузки к подключаемым устройствам по USB-разъему для дальнейшего их тестирования и выявления несоответствий заявленным характеристикам. Тестировать данным устройством можно зарядки напряжением 5В для телефонов, смартфонов, планшетов и т.д., а также USB-кабели, повербанки и аккумуляторные батареи.

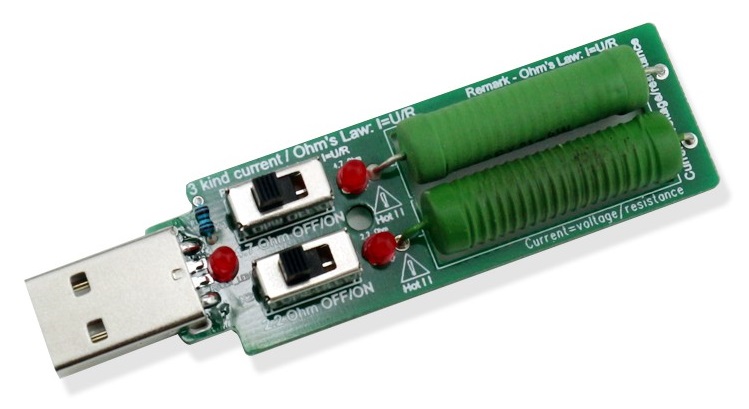

Нагрузочный резистор состоит из двух резисторов с сопротивлением 2,2 Ом и 4,7 Ом, USB-разъема типа A, трех красных светодиодов и двух переключателей. Этими переключателями можно включать и отключать параллельно соединенные сопротивления. Таким образом можно выбрать сопротивление нагрузки, а ток потребляемый нагрузкой можно вычислить исходя из закона Ома. Также обязательным условием для использования нагрузочного резистора является присутствие в тестируемом устройстве USB-порта типа A.
Для использования нагрузочного резистора, сначала вставьте его в USB-порт тестируемого устройства. Если на выходе тестируемого устройства есть напряжение, то начнет гореть красный светодиод, обозначенный на плате "Power LED". Далее переведите переключатель, обозначенный на плате "K1", в положение "ON". Если тестируемое устройство выдерживает нагрузку 1 ампер – будет гореть красный светодиод, обозначенный на плате "4,7 Ohm".
Если Вы уверены, что тестируемое устройство рассчитано на ток нагрузки 2 ампера, то сначала переведите переключатель "K1" в положение "OFF", а переключатель "K2" в положение "ON". Если тестируемое устройство выдерживает нагрузку 2 ампера – будет гореть красный светодиод, обозначенный на плате "2,2 Ohm".
Если Вы уверены, что тестируемое устройство рассчитано на ток нагрузки 3 ампера, то сначала переведите переключатель "K1" в положение "ON", при этом положение переключателя "K2" не меняйте. Если тестируемое устройство выдерживает нагрузку 3 ампера – будут гореть два красных светодиода, обозначенных на плате "2,2 Ohm" и "4,7 Ohm".
Будьте внимательны при работе с нагрузочным резистором, потому что слишком большой ток нагрузки может вывести из строя тестируемое устройство. Например: если вы тестируете сетевое зарядное устройство и оно рассчитано на 2 ампера максимум - не переключайте нагрузочный резистор на 3 ампера, иначе зарядное устройство будет очень сильно перегружено и может сгореть.
При работе данного устройства резисторы сильно и быстро греются: при нагрузке 2 ампера за одну минуту резисторы разогреваются до 100°C. Во избежание ожогов и выхода из строя эмулятора нагрузки проводите краткосрочные тесты или используйте радиаторы и обдув.

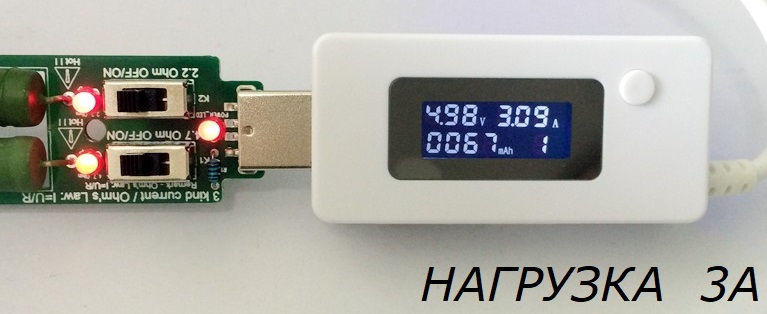

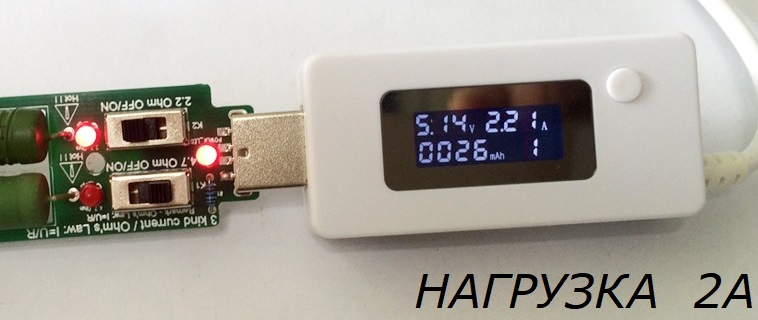

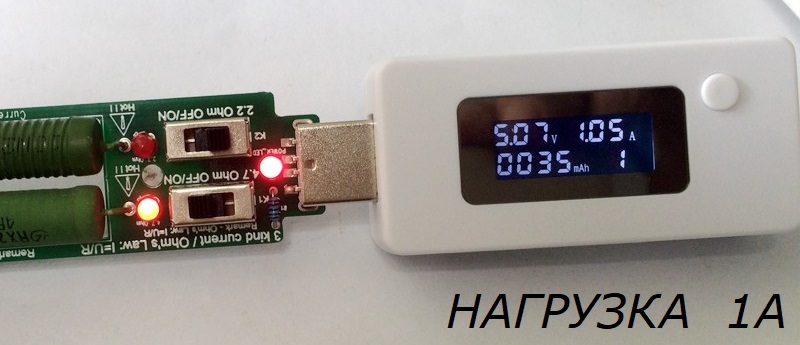

Для полноценного использования нагрузки необходим USB-тестер. Принцип таков (смотри снимок): вставляете зарядку в розетку, подключаете к ней тестер, а к тестеру присоединяете нагрузочный резистор. Теперь резистор эмулирует заряжаемое устройство, а тестер покажет - выдает ли зарядка необходимый ампераж. Идеальное устройство для определения плохих зарядок и несоответствующие заявленным характеристики.

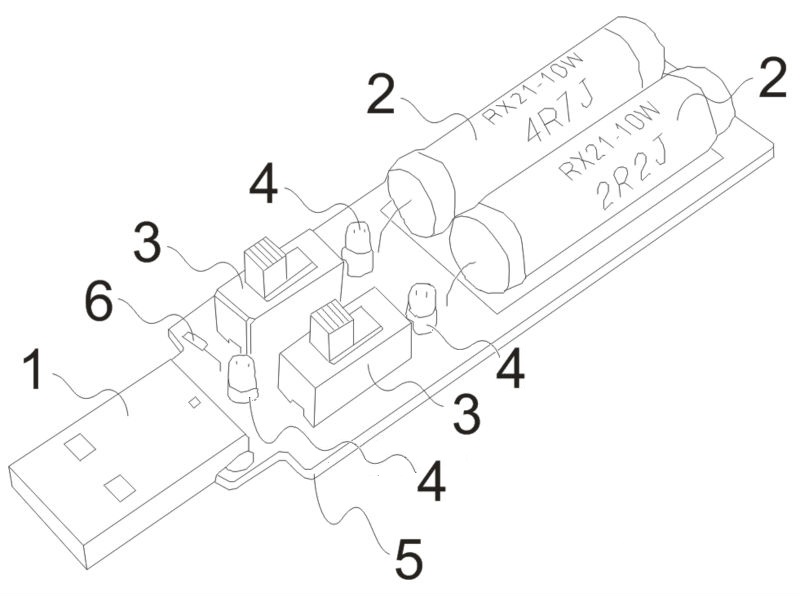

1. USB-разъем тип A
2. нагрузочные резисторы
3. переключатели, коммутирующие нагрузку
4. светодиоды индикации
5. плата USB-нагрузки
6. резистор для снижения тока светодиодов
