Принцип действия инфракрасного датчика основан на анализе теплового (инфракрасного) излучения. Пассивный инфракрасный датчик (PIR) при этом не испускает никакого излучения, а только анализирует приходящие тепловые лучи.
Внутри датчика располагаются обычно два чувствительных элемента, измеряющих поток инфракрасного излучения. Перед каждым из чувствительных элементов датчика установлена линза Френеля фокусирующая на нём падающие на датчик инфракрасные лучи.
Простейший датчик сконструирован так, что внешнее пространство «разделено» между двумя линзами и чувствительными элементами, каждая из линз проецирует тепловое излучение из своей зоны обзора на свой чувствительный элемент. В обычных условиях интенсивность поступающего на обе части датчика излучения примерно одинакова. Когда в поле зрения появляется излучающий инфракрасные лучи объект (например, человек), излучение сначала попадает в поле зрения только одной части датчика, при этом показания двух чувствительных элементов начинают различаться, и это является сигналом движения.

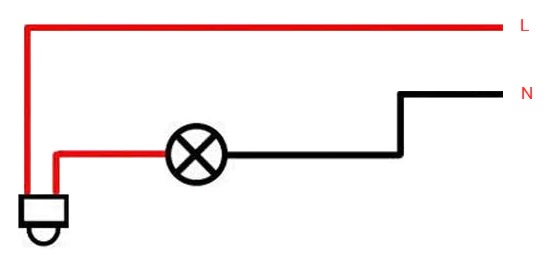

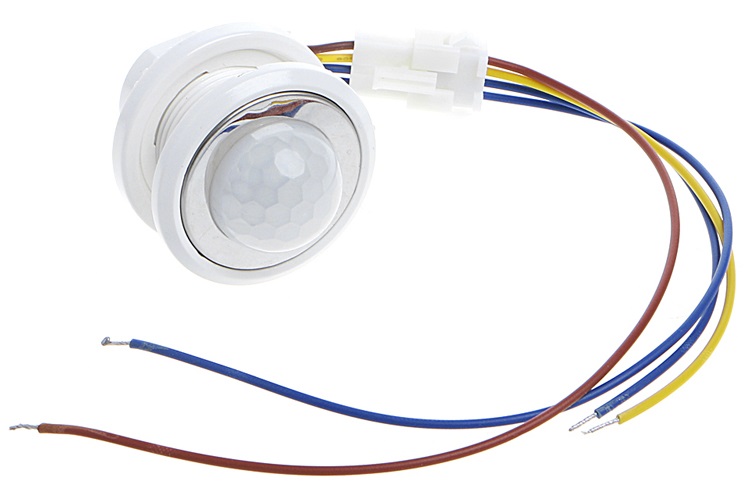

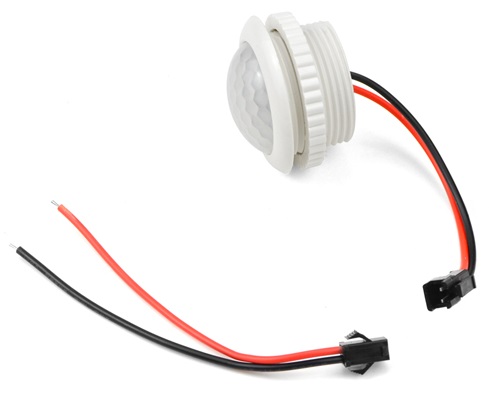

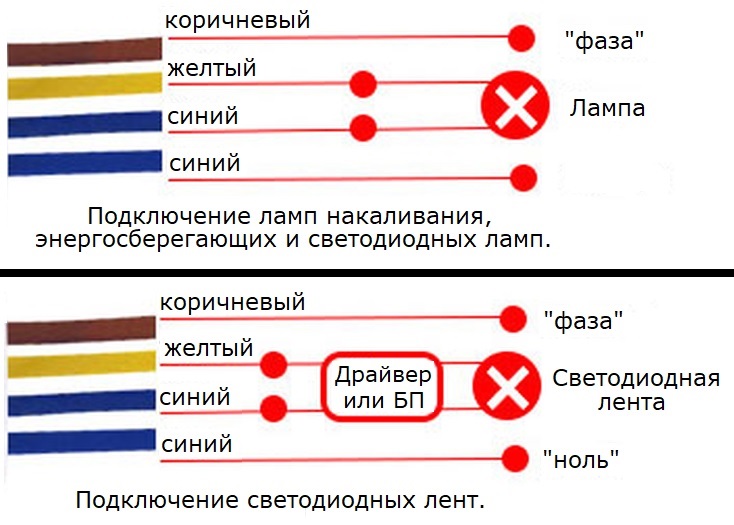

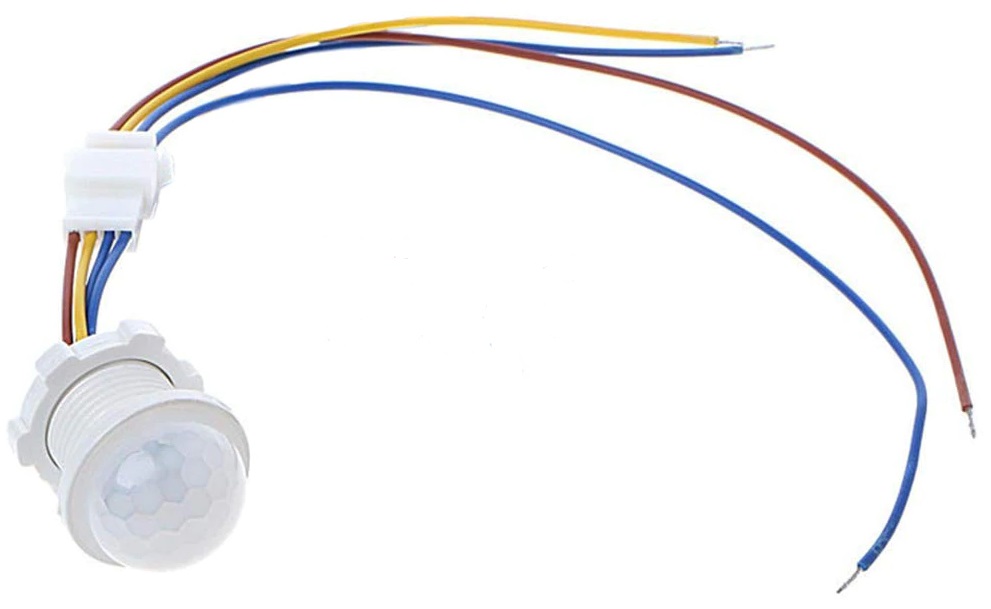

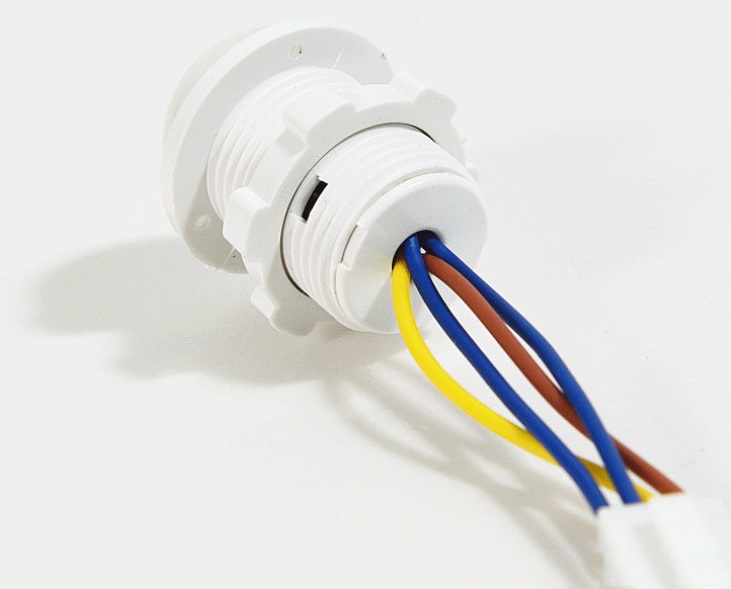

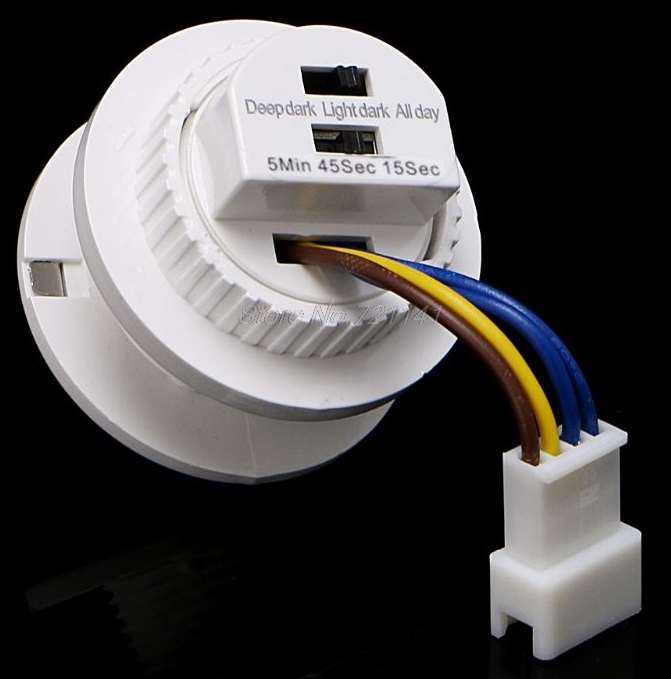

В реальных условиях датчик с двумя линзами был бы слишком ненадёжен, поэтому во многих моделях датчиков устанавливают не одну пару линз, а несколько десятков. Линзы датчиков легко заметны на корпусе — это характерная ячеистая структура с полупрозрачным окошком, за которым располагаются чувствительные элементы.
Для экономии места и материалов датчик конструируют так, что все линзы фокусируют входящее излучение только на двух чувствительных элементах. Таким образом окружающее пространство разделяется на зоны обзора между парами линз, каждая из которых способна фиксировать движение в своей зоне обзора.
В основном в качестве чувствительного элемента используются пироэлектрические чувствительные элементы. Менее распространены термопарные датчики, микроболометры и полупроводниковые детекторы инфракрасного излучения из арсенид галлия-индия (InGaAs) и теллурид ртути-кадмия (MCT).
![]() ![]() ![]() ![]() ![]() ![]() |

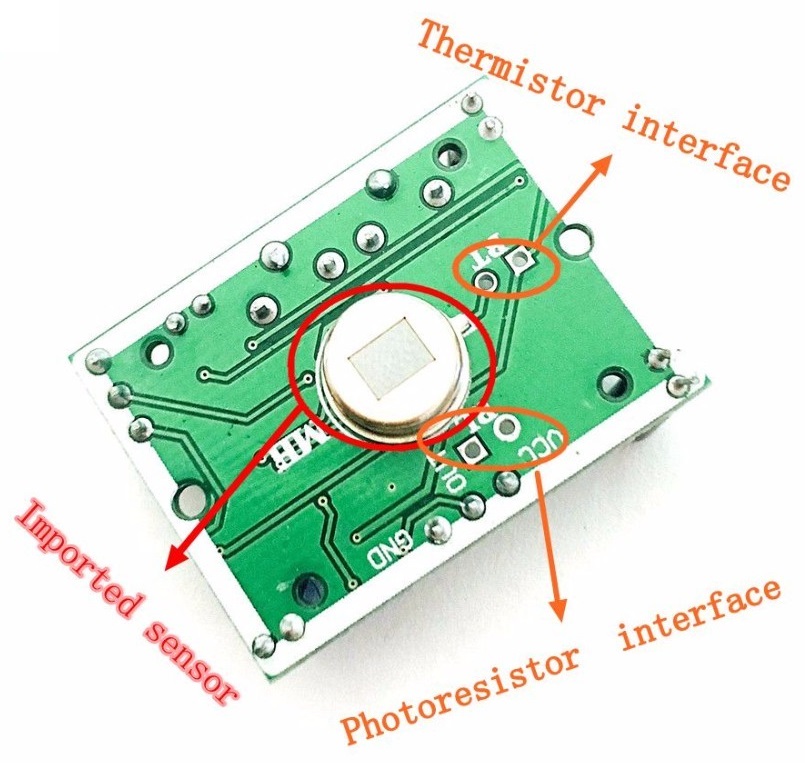

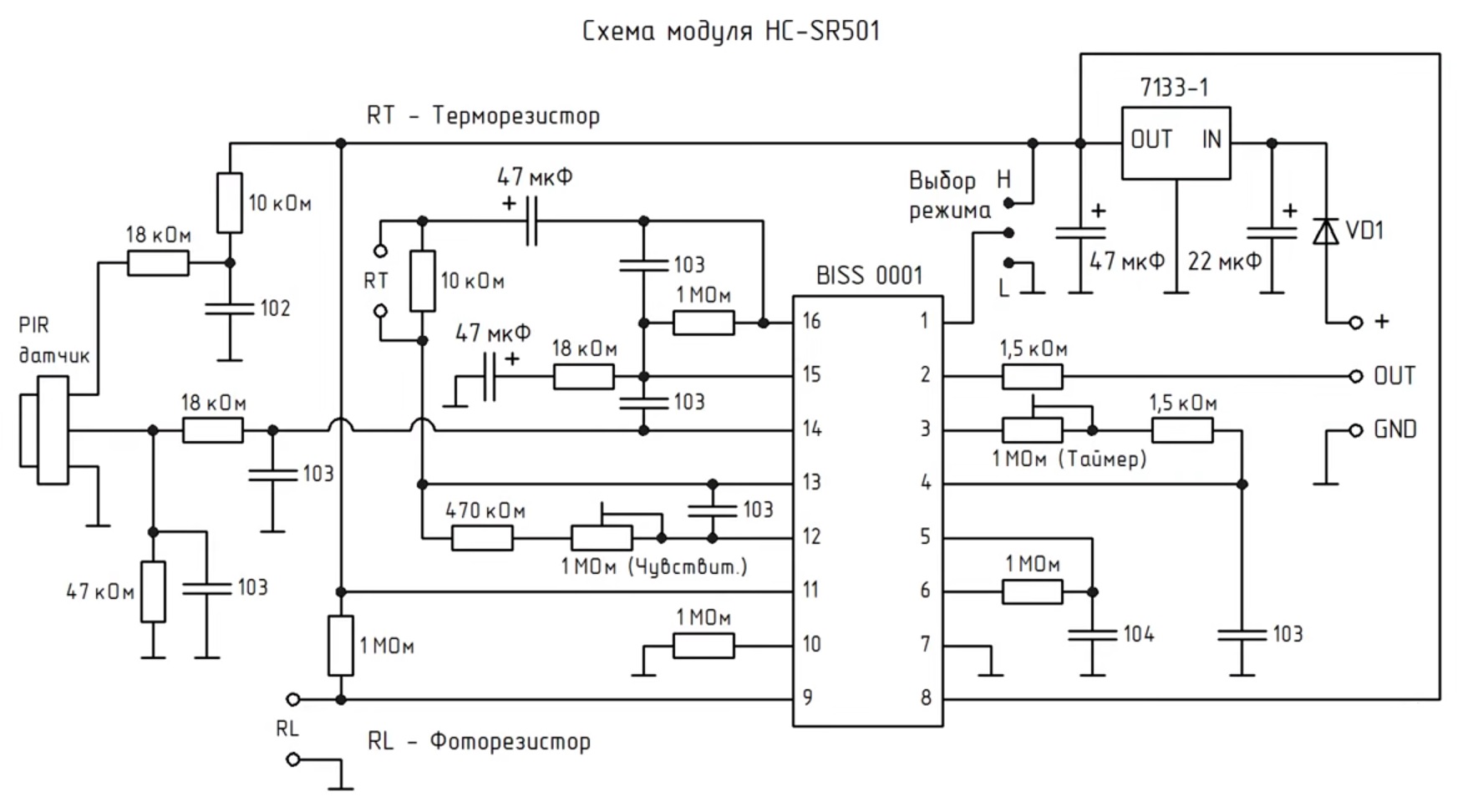

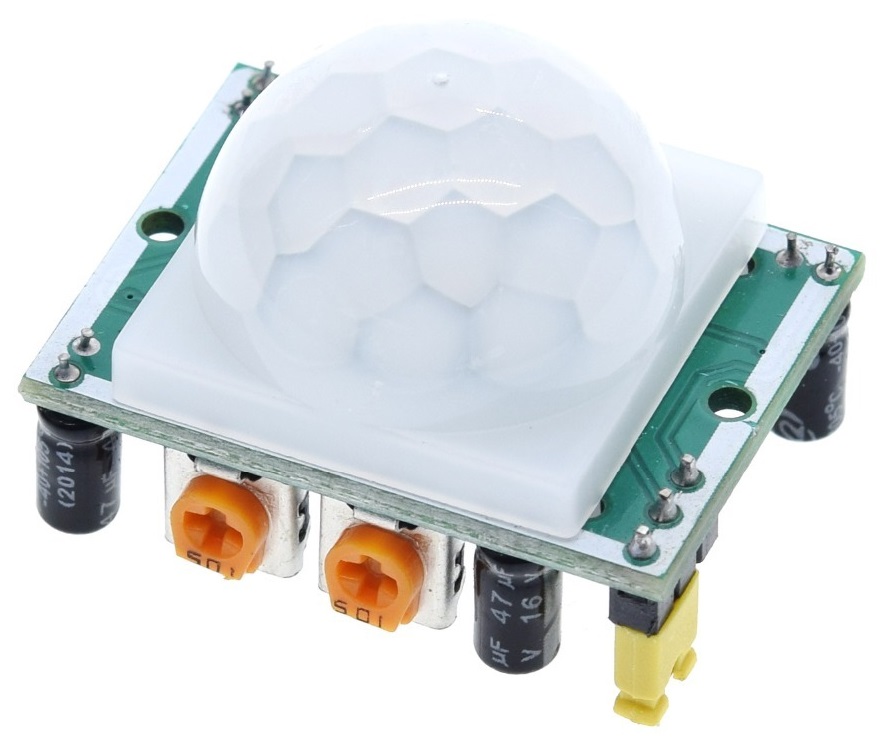

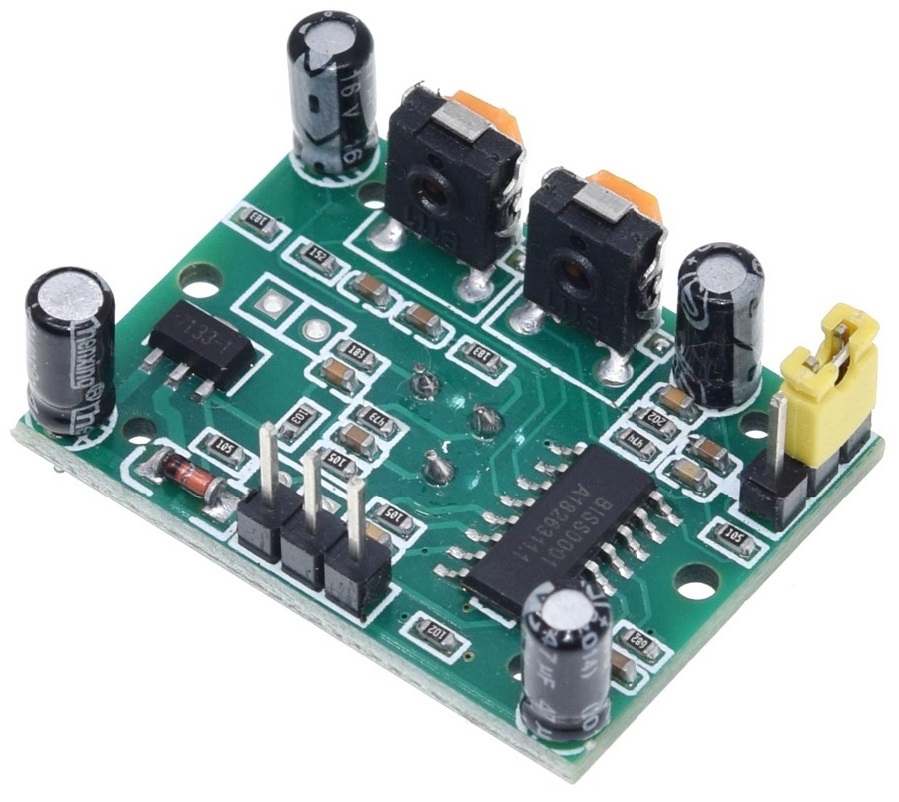

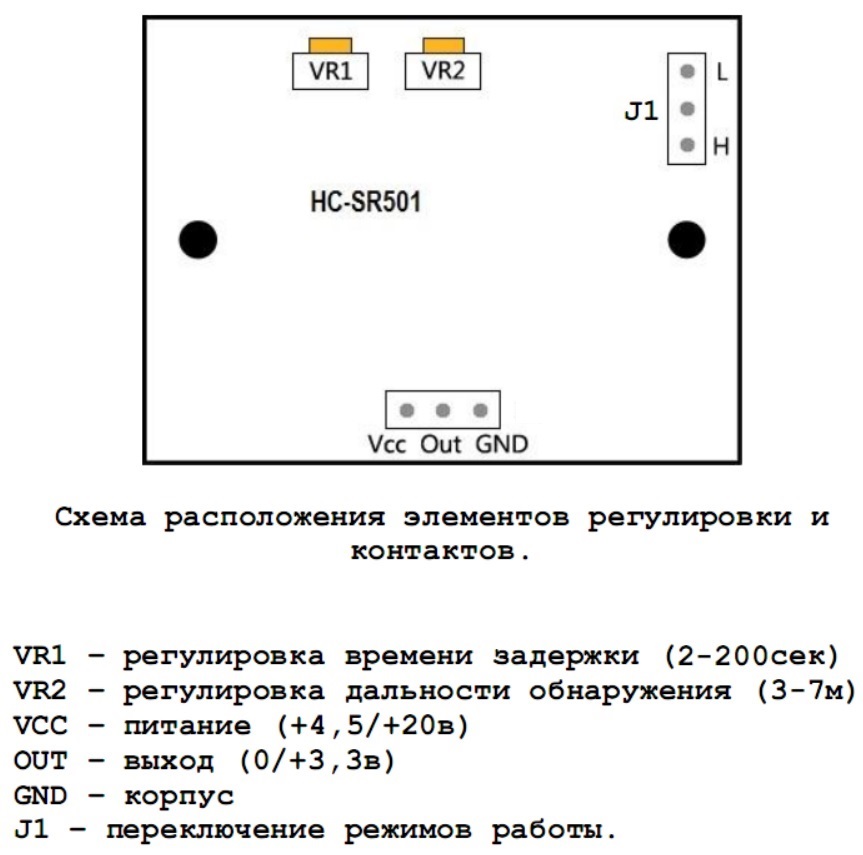

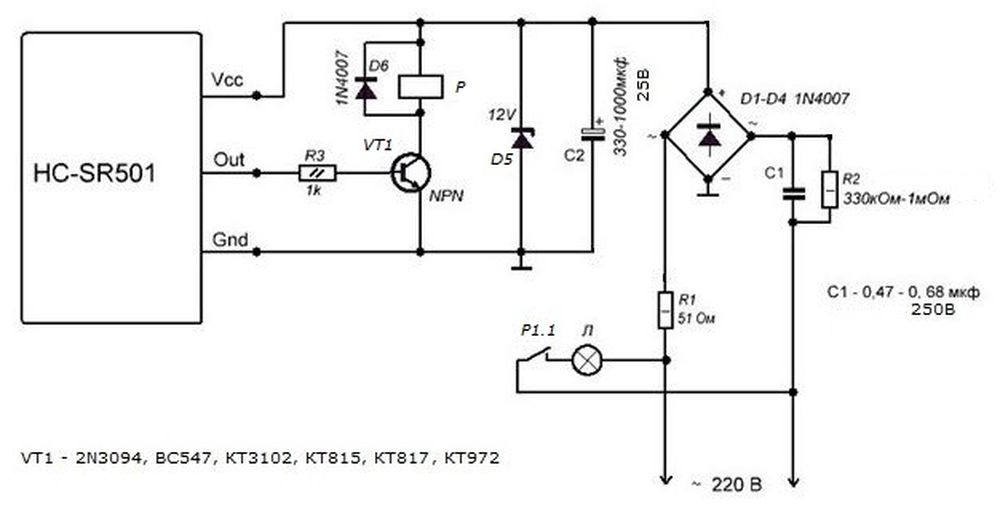

КОД: 126 Тип: Автоматический инфракрасный датчик обнаружения движения с задержкой времени Модель: HC-SR501 - модуль для Arduino, с регулировкой времени задержки и дальности обнаружения Область применения: для установки внутри помещений (не уличного исполнения) Рабочее напряжение: 4,5-20 В Ток потребления в дежурном режиме: до 50 микроампер Ток потребления в рабочем режиме: около 5 миллиампер Уровень выхода: 3,3В / 0В (высокий / низкий) Ток выхода: около 30 миллиампер Дальность обнаружения(регулируется): от 3 до 7 м Угол обнаружения: 110-140 градусов Режимы работы(изменение перемычкой): работа в любое время суток в режиме "L" или режиме "H" Время задержки(регулируется): задержка примерно от 2 до 200 секунд Время калибровки модуля при первом включении: 30-90 секунд Время блокировки перед очередным включением нагрузки: 1-6 секунд Защита от переполюсовки: стоит диод по питанию Возможность подключения фоторезистора(RL): для возможности работы модуля только в темное время суток Возможность подключения терморезистора(RT): для термокомпенсации, изменяя чувствительность датчика Размеры модуля: 32x24х25 мм Производитель: Китай Данный модуль HC-SR501 предназначен для обнаружения движения объектов, излучающих инфракрасное излучение. Чувствительным элементом модуля является пироэлектрический датчик 500BP, который находится под линзой Френеля. Электроника модуля регистрирует передвижение объекта и формирует на выходе логический сигнал (низкий уровень - 0 В и высокий уровень - 3,3 В), который можно использовать для управления чего-либо. Датчик реагирует только на теплые подвижные объекты, излучающие инфракрасное излучение. И только подвижные объекты, т.е., для примера, если в зоне видимости будет стоять человек, то модуль не сработает, а если человек будет двигаться - тогда сработает. Линза Френеля, под которой находится пирометрический датчик, позволяет фиксировать движения с различных направлений, однако наиболее эффективный результат будет при движении объекта по горизонтальной плоскости это нужно учитывать при расположенни датчика. Угол обнаружения до 110°-140° (в зависимости от конкретного датчика и линзы). Не рекомендуется устанавливать датчик на против ярких источников света, а также не стоит располагать датчики в местах где быстро меняется температура, т.к. все это может привести к множеству ложных срабатываний. Для подключения модуля есть на плате разъем (3 пина) - крайние "плюс" питания и "минус" питания, а средний пин "выходной". На плате модуля присутствует диод, который подключен анодом к плюсовомй пину разъема питания, что говорит о наличии защиты модуля от переполюсовки по питанию. Диапазон питания модуля составляет от 4,5 В до 20 В. В режиме ожидания модуль потребляет менее 50 микроампер, а в рабочем режиме - примерно 5 миллиампер. При включении модуля происходит автоматическая калибровка, которая длится около 30-90 секунд, нагрузка будет включаться и выключаться несколько раз(нагрузка самопроизвольно включится, а затем отключится и при этом не будет реагировать на движения на все время калибровки), после этого модуль готов к работе. На плате модуля расположены два подстроечных резистора, один из которых регулирует чувствительность, т.е. расстояние на котором датчик обнаруживает движение (оно может быть от 3 до 7 метров). А второй резистор позволяет изменять временную задержку после последней регистрации движения объкта (она может быть примерно от 2 до 200 секунд). Модуль может работать в двух режимах L и H. Для переключения этих режимов в углу платы модуля установлены еще три пина и специальная перемычка. В режиме L, как только будет зафиксирован движущийся объект, на выходе модуля формируется высокий уровень, который сохранится до тех пор пока таймер не отсчитает запрограммированное время и на это положение не сможет повлиять другие перемещения в зоне видимости модуля. После отсчета таймером времени модуль переходит в первоначальное положение и готов снова отслеживать перемещение объектов. Режим L удобен для работы системах охраны для подачи сигнала тревоги на сирену. В режиме H как только будет зафиксирован движущийся объект на выходе модуля сформируется высокий уровень и пока есть движение в зоне видимости таймер будет постоянно перезапускаться. Соответственно если выйти из зоны видимости, то отсчет времени пойдет после последней фиксации. Режим H удобен для включения освещения (например, в подъезде). Кроме описанных выше характеристик существует еще один параметр – время восстановления датчика или время блокировки замера, т.е. время от момента выключения датчика до следующего его включения. Данный параметр не имеет регулировки и обусловлен значениями RC цепочки состоящей из R9,C7(на 6-й ножке микросхемы). У разных датчиков время восстановления может быть восстановления примерно от 1 до 6 секунд. Модуль также имеет дополнительные возможности. На плате имеется посадочное место (RT) для терморезистора и служит для термокомпенсации, немного изменяя чувствительность датчика. Также есть место (RL) для фоторезистора, что позволяет работать модулю только в ночное время и этот вариант замечательно подойдет для ночного светильника. Значение сопротивления фоторезистора нужно подбирать опытным путем. Выходной сигнал модуля очень слабый и непригоден для управления нагрузкой, в простейшем варианте нужно применить транзисторный ключ. Подойдет любой биполярный структуры NPN, а его мощность будет зависеть от нагрузки. Резистор для базы не нужен, т.к. в модуле уже стоит резистор по выходу 1 кОм. Нагрузку подключаем на коллектор транзистора. Для подключения более мощных потребителей применяют реле (смотри пример схемы) или модули с реле. Для проверки работоспособности модуля можно подключить к выходу простой светодиод без резистора(выход у модуля слабенький). Установить резистор регулировки задержки времени в положение минимума. При включении модуля происходит автоматическая калибровка, которая длится около 30-90 секунд, светодиод будет загораться при этом несколько раз. После этого модуль готов к работе. При появлении движущегося объекта в поле видимости модуля светодиод будет загораться и через запрограммированное время гаснуть. Все интересующие вопросы по данному модулю можно взять из сети интернет - Goole, YouTube и т.д. Данный обзор был взят на YouTube на канале "Паяльник TV" по ссылке. На одном из снимков представлена схема модуля HC-SR501. На другом снимке также представлен пример варианта запитки модуля и подключения к нему нагрузки. Схема состоит из безтрансформаторного блока питания, для запитки модуля от сети 220 В, а также части схемы, которая управляет нагрузкой, с помощью двенадцативольтового реле. ОСТОРОЖНО! Будьте внимательны, блок питания не имеет гальванической развязки с первичной сетью 220В, поэтому все компоненты схемы находятся под ее напряжением. |
