Повышающий DC/DC преобразователь MT3608




   КОД:  34
Тип модуля:  MT3608 без разъема
Тип входного разъема:  разъема нет, только контакты для подпайки проводов
Входное напряжение:  2 - 24 В (модуль начинает работу примерно с 2,3 - 2,4В)
Выходное напряжение:  5 - 28 В (с возможностью регулировки)
Выходной ток:
   •  максимальный (кратковременно) - 2 А (не советуем)
   •  номинальный (длительно) - до 1,0 - 1,2 А (не перегружать и хорошо охлаждать - сильно греется)
Рабочая температура:  -40°C/+85°C
Защита от перегрева платы:  есть (в микросхеме, но не стоит сильно надеяться)
Защита от КЗ на нагрузке (по выходу):  нет
Защита перегрузки:  нет
Защита от переполюсовки на входе:  нет (сгорает микросхема)
Габариты:  37х17 мм
Производитель:  Китай

   КОД:  35
Тип модуля:  MT3608 с разъемом
Тип входного разъема:  разъем MicroUSB и контакты для подпайки проводов
Входное напряжение:  2 - 24 В (модуль начинает работу примерно с 2,3 - 2,4В)
Выходное напряжение:  5 - 28 В (с возможностью регулировки)
Выходной ток:
   •  максимальный (кратковременно) - 2 А (не советуем)
   •  номинальный (длительно) - до 1,0 - 1,2 А (не перегружать и хорошо охлаждать - сильно греется)
Рабочая температура:  -40°C/+85°C
Защита от перегрева платы:  есть (в микросхеме, но не стоит сильно надеяться)
Защита от КЗ на нагрузке (по выходу):  нет
Защита перегрузки:  нет
Защита от переполюсовки на входе:  нет (сгорает микросхема)
Габариты:  31х18 мм
Производитель:  Китай

   КОД:  123
Тип модуля:  MT3608 без разъема и регулятора напряжения
Тип входного разъема:  разъема нет, только контакты для подпайки проводов
Входное напряжение:  2,5 - 11 В
НУЖНО ПОМНИТЬ - входное напряжение должно быть ниже установленного выходного напряжения
Выходное напряжение:  5 В, 8 В, 9 В, 12 В(с возможностью установки одного из напряжений с помощью
перемычек на плате, по умолчанию перемычки установлены на выходное напряжение 12 вольт)
Перемычка
"A"
Перемычка
"B"
Выходное
напряжение
разомкнутаразомкнута5 вольт
разомкнутазамкнута8 вольт
замкнутаразомкнута9 вольт
замкнутазамкнута12 вольт
Выходной ток:  при различных конфигурациях входного и выходного напряжения можно получить до 1 А
НУЖНО ПОМНИТЬ - выходной ток не должен превышать 1,2 А - сильно греются элементы преобразователя
Индикация модуля:  светодиод горит при наличии напряжения на выходе, а перемычка возле него позволяет
                                      по надобности отключать или включать его в работу
Защита от перегрева платы:  есть (в микросхеме, но не стоит сильно надеяться)
Защита от КЗ на нагрузке (по выходу):  нет
Защита перегрузки:  нет
Защита от переполюсовки на входе:  нет (сгорает микросхема)
Габариты:  22х11х5 мм
Производитель:  Китай

Компактный повышающий импульсный преобразователь напряжения предназначен для получения напряжения до 28 вольт с током нагрузки до 2 A (по опыту применения до 1,0 - 1,2 А) от низковольтного источника напряжения. Регулятор на плате преобразователя позволяет выбрать необходимый уровень выходного напряжения. Источником питания могут служить аккумуляторная или солнечная батарея, блок питания AC/DC с выходом от 2 до 24 В.
  Поскольку это повышающий преобразователь, выходное напряжение должно быть выше входного напряжения.
   На выходе модуля возможны пульсации на довольно высокой частоте. Убирается установкой на выходе конденсаторов, что позволит снизить пульсации в 3 - 5 раз.
   Минимальное напряжение, при котором плата начинает работу - 2,3 - 2,4 вольта, при этом сохраняет свою работоспособность при напряжении примерно 2,1 - 2,2 вольта.
  Максимальное значение входного напряжения составляет 24 вольта (некоторые модули не выдерживали максимальное входное напряжение и сгорали).
  Во время работы модуля на повышенных токах нагрузки начинают греться дроссель, микросхема и диод и при этом соответственно выходные параметры значительно ухудшаются - совет использовать плату при токах до 1,0 - 1,2 А (т.е. не перегружать и хорошо охлаждать).
  Применяются радиолюбителями при конструировании своими руками маломощных источников питания, зарядных устройств и повербанках до максимум 1,0 - 1,2 А, работающих от батареек или аккумуляторов AA, AAA, Li-Ion аккумуляторов в различных мобильных устройствах, для освещения светодиодными лентами. Может использоваться в комплексе с солнечными батареями.
  Схемы модуля и его подключения, примеры некоторых модификации данной платы, а также примеров схем возможного ее применения в повербанке приведены ниже.

Некоторые схемы для модуля на микросхеме MT3608


  1.

  2.

   Схемы модуля на микросхеме MT3608.

1. Схема модуля без разъёма.

2. Схема модуля с разъёмом MicroUSB.

  для увеличения схемы нужно по ней кликнуть

   Схема подключения к модулю питающего напряжения и нагрузки.
  для увеличения схемы нужно по ней кликнуть

      Снимок примерной схемы простого повербанка, который можно сделать своими руками.
  для увеличения схемы нужно по ней кликнуть

   Если взять модуль на микросхеме TP4056 с аккумулятором и подключить к нему повышающий модуль на микросхеме MT3608, то можно получить простой и дешевый повербанк на напряжение примерно от 5 до 28 вольт (нужное выходное напряжение можно получить с помощью регулятора в модуле MT3608).

  1.

  2.

  3.
   Схемы возможного модифицирования микросхемы MT3608.


    На выходе модуля возможны пульсации на довольно высокой частоте. Убирается установкой на выходе дополнительного керамического конденсатора емкостью 10 - 22 мкФ напряжением не менее 25 В, а также электролитического емкостью от 47 до 220 мкф на 35 - 50 вольт. Это позволит снизить пульсации в 3 - 5 раз.
(смотри схему на снимке 1, для увеличения схемы нужно по ней кликнуть)

    Сам модуль имеет компактные размеры, но для еще большей компактности можно обрезать контактные площадки платы, к которым должны припаивать провода на вход и выход, и она при этом уменьшится в половину. А если ваша плата будет питать только одну нагрузку (т.е. регулировки выходного напряжения не будет), то вместо переменного резистора подбирают и впаивают постоянные, что еще дополнительно уменьшает габариты модуля.
(смотри изменения в схеме на снимке 2, для увеличения схемы нужно по ней кликнуть)

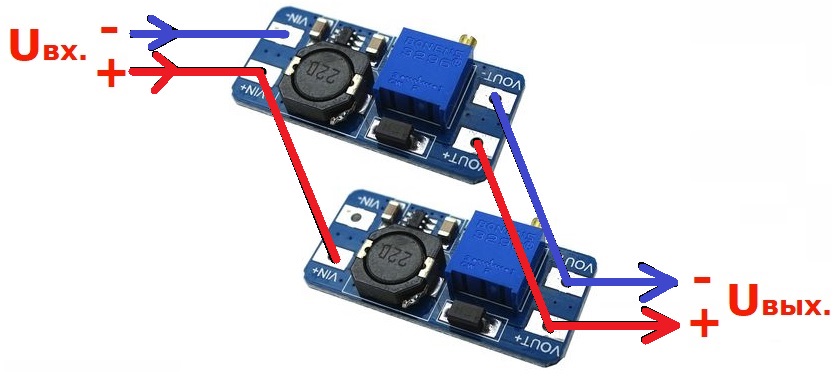

    Если нужно поднять выходной ток почти в двое, используя этот модуль, то для этого нужно соединить несколько таких плат параллельно. Единственное дополнение - на всех платах, перед соединением в параллель, необходимо переменным резисторами выставить одинаковое выходное напряжение. Или-же покупать совсем другой модуль с большим током нагрузки.
(смотри изменения в схеме на снимке 3, для увеличения схемы нужно по ней кликнуть)

    Ну и эти вещи я уже описывал ранее:
  - минимальное напряжение, при котором плата начинает работу - 2,3 - 2,4 вольта, при этом сохраняет свою работоспособность при напряжении примерно 2,1 - 2,2 вольта.;
  - максимальное значение входного напряжения составляет 24 вольта (некоторые модули не выдерживали максимальное входное напряжение и сгорали);
  - во время работы модуля на повышенных токах нагрузки начинают греться дроссель, микросхема и диод и при этом соответственно выходные параметры значительно ухудшаются - совет использовать плату при токах до 1,0 - 1,2 А.

Все схемы взяты из источников со свободным доступом (из интернета с помощью поисковых систем и YouTube).
