Марка: GOPHERT
Модель: NPS-1601 (32В 5А)
Основные особенности и характеристики:
• Микропроцессорное управление.
• Компактный внешний вид.
• Алюминиевый корпус.
• Пассивная система охлаждения.
• Выходные клеммы на передней панели корпуса блока питания.
• 4-х значные цифровые индикаторы напряжения, тока и мощности.
• Возможность отображения мощности нагрузки вместо тока в течение 3-х секунд.
• Энкодер дает возможность быстро и точно отрегулировать напряжение и ток на выходе БП.
(когда рабочий ток меньше 1 А, амперметр автоматически отображает mA).
Диапазон рабочего напряжения: 100 - 144В (для ~110В) или 198 - 264В (для ~220В)
Диапазон рабочих частот: 45 - 65 Гц
Диапазон выходного напряжения: 0 - 32 В
Диапазон выходного тока: 0 - 5 A
Мощность БП: 160 Вт
Пульсации на выходе: менее 10 мВ
Интеллектуальная защита:
- защита от короткого замыкания на выходе,
- защита от перенапряжения,
- защита от перегрузки по току,
- защита от перегрева.

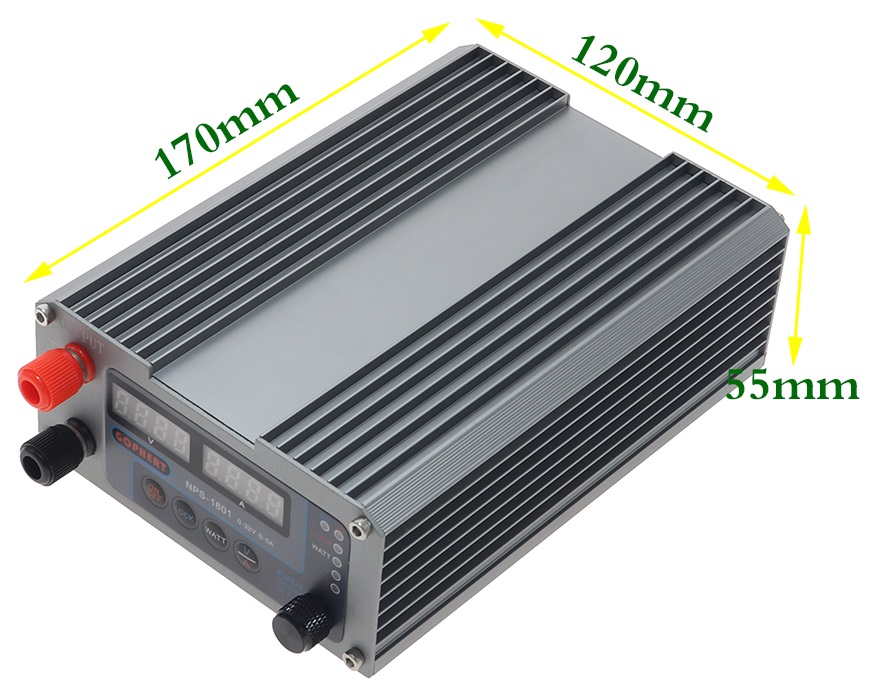

Габариты (ширина х высота х глубина): 120х55х168 мм
Вес нетто: 0,85 кг

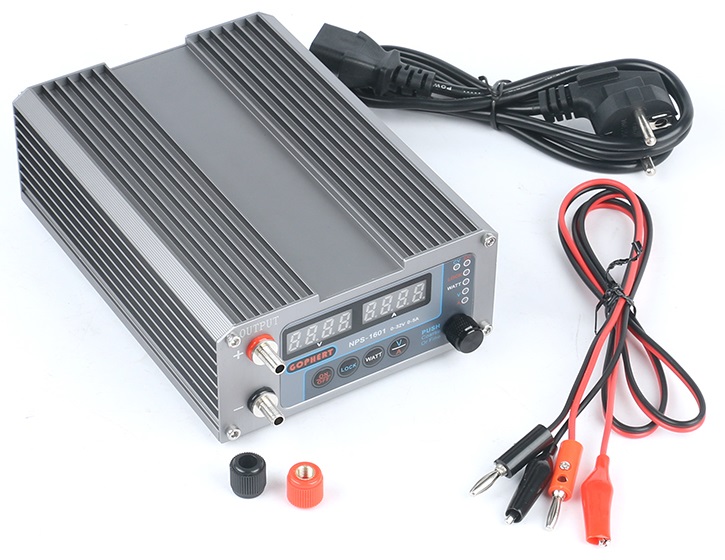

Комплектация:
- 1шт. NPS-1601 источник питания постоянного тока,
- 1шт. кабель питания европейского стандарта,
- 1шт. выходной соединительный кабель (типа бананы-крокодилы),
- 1шт. руководство пользователя.
Производитель: Китай

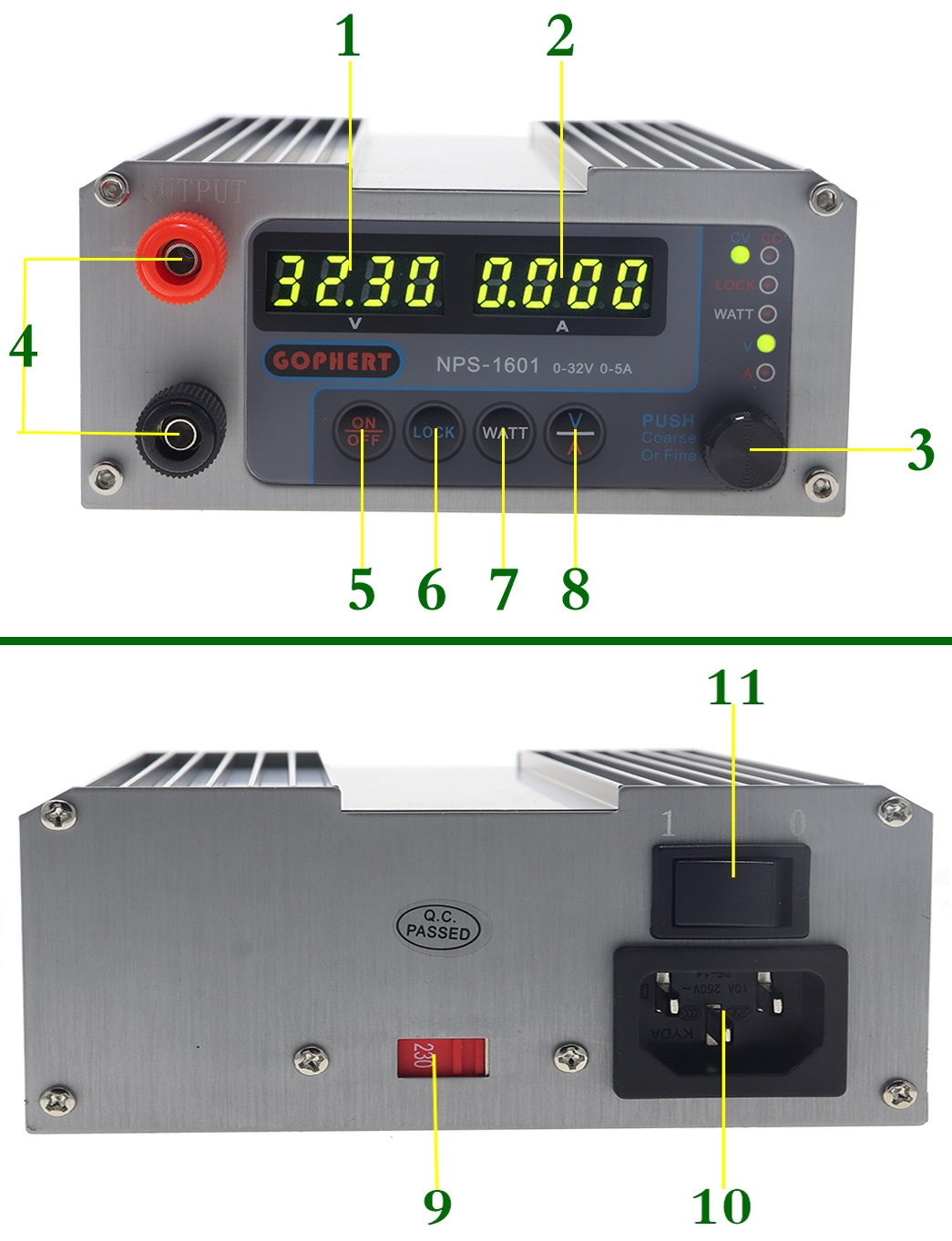

Основные элементы блока питания:
1. Индикатор для отображения текущего значения выходного напряжения.
2. Индикатор для отображения текущего значения выходного тока или мощности(после нажатия кнопки WATT отображение мощности 3 секунды).
3. Ручка регулировки(энкодер) для установки выходного напряжения или тока.
При вращении ручкой производится грубая установка показаний напряжения или тока на выходе.
При нажатии ручки в начале производится выбор части в показаниях(сотая, десятая, целая), которые нужно изменить, а затем вращением ручки производится точная ее настройка.
4. Выходные клеммы блока питания. Красная клемма - выход «+», черная клемма - выход «-».
5. Кнопка ON/OFF(спереди) для электронного отключения выхода блока питания, а также для перехода между режимами dON/dOF (нажатие с удержанием около 3 секунд кнопки ON/OFF).
- режим dON - при включении основным выключателем есть напряжение на выходе.
- режим dOF - при включении основным выключателем нет напряжения на выходе (для его включения нужно нажать переднюю кнопку электронного включения ON/OFF).
6. Кнопка LOCK(спереди) для блокировки ручки регулировки, а также кнопок ON/OFF и V/A. Это нужно для фиксации установленных значений напряжения и тока на выходе блока питания, чтобы случайным или ошибочным касанием не изменить их, возможно при этом вывев из строя нагрузку, запитанную от блока питания.
7. Кнопка WATT для временного(в течение 3-х секунд) отображения мощности нагрузки вместо тока
8. Кнопка V/A для переключения регулировки напряжения/тока.
9. Переключатель выбора уровня входного напряжения 115/230 («115» - входное напряжение в диапазоне 100 - 144 В, «230» - входное напряжение в диапазоне 198 - 264 В). В более новых версиях БП данный переключатель может отсутствовать.
10. Разъем для подключения шнура питания блока питания.
11. Переключатель основного (полного) включения/выключения блока питания.

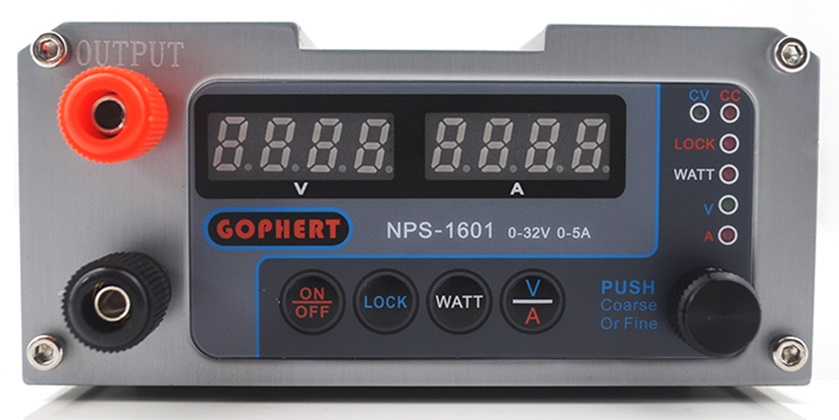

Вспомогательные индикаторы блока питания:
CV - индикатор перехода блока питания в режим стабилизации напряжения.
CC - индикатор перехода блока питания в режим стабилизации тока.
LOCK - индикатор перехода блока питания в режим блокировки энкодера, а также кнопок ON/OFF и V/A для предотвращения случайных изменений настроек напряжения и тока.
WATT - индикатор перехода блока питания от отображения тока к отображению мощности нагрузки в течение 3-х секунд.
V - индикатор перехода блока питания в режим настройки энкодером величины напряжения питания нагрузки.
A - индикатор перехода блока питания в режим настройки энкодером максимальной величины тока для нагрузки.
Плюсы блока питания:
- хорошее соотношение цена/качество,
- красивый и компактный алюминиевый корпус,
- простой в управлении,
- высокая точность отображаемых показаний,
- высокая мощность при компактных габаритах,
- пассивная система охлаждения(безшумность),
- минимальные пульсации на выходе(менее 10 мВ).
Минусы блока питания:
- плохое качество выходного шнура для подключения нагрузки,
- маловат максимальный выходной ток (у БП 5А, лучше бы 10А, но для ремонта смартфонов, планшетов, ноутбуков и др. электроники САМОЕ ТО),
- неудобное расположение основного сетевого выключателя(сзади),
- пластиковые ножки(блок питания скользит по столу).
Более полный обзор на блок питания Gophert NPS-1601 можно просмотреть по этой ссылке, а обзор на его предшественника блок питания Gophert CPS-3205 можно просмотреть по этой ссылке.
