Понижающий DC/DC преобразователь XL4015

  Понижающий DC-DC преобразователь на основе чипа XL4015 — это дешевый и мощный для своего маленького размера модуль от китайских производителей.
    Несмотря на то, что характеристики XL4015 в datasheet сильно преувеличены производителями и не всегда удовлетворяют ожидания покупателей, в настоящее время он остается достаточно популярным у многих радиолюбителей. Это объясняется не только его дешевизной, но и массовой доступностью. При этом, он неплохо зарекомендовал себя при продолжительной работе с номинальным током в нагрузке от 0 до 2.5 А и стандартными напряжениями 5, 9 и 12 В. К сожалению на большее он все же не рассчитан. Необходимо учитывать это в своих разработках.
    У данного модуля можно регулировать как напряжение так и ток, для этого у модуля два многооборотных подстроечных резистора. Для увеличения напряжения (тока) необходимо вращать их ручки по часовой стрелке, а для уменьшения в другую сторону. Таким образом осуществляется настройка необходимых значений выходных параметров.
    Нужно помнить, что питающий потенциал на входе модуля всегда будет больше, чем на выходе, так как это понижающий преобразователь. Поэтому получить напряжение на выходе больше, чем на входе используя XL4015 невозможно.
    Также нужно помнить, что минимальное отличие между входным и выходным напряжениями – 0.3 В. При превышении мощности более 35 Вт, необходимо применение охлаждения. Плата оснащена дополнительными защитными функциями от: короткого замыкания (кратковременно - предельный ток примерно 8А); выключения при перегреве (но не стоит сильно надеяться). Встроенная защита от переплюсовки отсутствует.
    Исходя из вышесказанного можно заключить, что из него можно сделать скромный лабораторный блок питания (до 25 вольт и на 2-3 ампера), нужно только добавить источник питания и вольтамперметр. Также благодаря регулируемому току этот модуль можно использовать для зарядки литий-ионных аккумуляторов, питания светодиодных лент, запитки различных устройств (на соответствующее напряжение и ток) и так далее.

   КОД: 77
Тип модуля: XL4015 (вариант №1)
Тип подключения: контактная колодка под винт или контакты для подпайки проводов
Входное напряжение:
   • 8 - 36 В (по данным производителя)
   • 5 - 30 В (по совету пользователей, идеально - не выше 27 вольт)
Выходное напряжение(регулируемое):
   • 1,25 - 32 В (по данным производителя)
   • 1,25 - 29 В (по совету пользователей)
Выходной ток(регулируемый):
   • максимальный (кратковременно) - 5 А (не советуем)
   • номинальный (длительно) - 1,5-2 А (с радиатором максимум до 3 А)
Выходная мощность: 75 Вт (кратковременно в максимуме)
Эффективность преобразования (КПД): 90-95% (в максимуме)
Частота переключения: 180 кГц
Выходные пульсации: 50 мВ (в максимуме)
Потребляемый ток на холостом ходу: 10-22 мА
Индикация модуля (смотри на снимок):
   • Светодиод R - работа модуля в режиме ограничения тока
   • Светодиод B - работа модуля под нагрузкой или индикация процесса заряда аккумулятора
   • Светодиод G - работа модуля без нагрузки (уменьшение тока до 10% от уставки) или индикация окончания процесса заряда аккумулятора
Защита от короткого замыкания: есть (кратковременно - предельный ток 8А)
Защита от перегрева: есть (но не стоит сильно надеяться)
Функция ограничения тока на выходе: есть
Защита от переполюсовки на входе: нет
Рабочая температура: от -40 до + 85 °C
Габариты: 51 x 26 x 15 мм
Производитель: Китай
Возможное применение:
- как зарядное устройство для аккумуляторов;
- как драйвер для светодиодов;
- как небольшой блок питания с регулировкой тока и напряжения (около 25 вольт и на 2-3 ампера).

(внешний вид, подключение, регулировка тока и напряжения,
а также примерную схему модуля смотри на снимках,
для их увеличения нужно по ним кликнуть)

   КОД: 78
Тип модуля: XL4015 (вариант №2)
Тип подключения: контактная колодка под винт или контакты для подпайки проводов
Входное напряжение:
   • 8 - 36 В (по данным производителя)
   • 5 - 30 В (по совету пользователей, идеально - не выше 27 вольт)
Выходное напряжение(регулируемое):
   • 1,25 - 32 В (по данным производителя)
   • 1,25 - 29 В (по совету пользователей)
Выходной ток(регулируемый):
   • максимальный (кратковременно) - 5 А (не советуем)
   • номинальный (длительно) - 1,5-2 А (с радиатором максимум до 3 А)
Выходная мощность: 75 Вт (кратковременно в максимуме)
Эффективность преобразования (КПД): 90-95% (в максимуме)
Частота переключения: 180 кГц
Выходные пульсации: 50 мВ (в максимуме)
Потребляемый ток на холостом ходу: 10-22 мА
Индикация модуля (смотри на снимок):
   • Светодиод R - работа модуля в режиме ограничения тока
   • Светодиод B - работа модуля под нагрузкой или индикация процесса заряда аккумулятора
   • Светодиод G - работа модуля без нагрузки (уменьшение тока до 10% от уставки) или индикация окончания процесса заряда аккумулятора
Защита от короткого замыкания: есть (кратковременно - предельный ток 8А)
Защита от перегрева: есть (но не стоит сильно надеяться)
Функция ограничения тока на выходе: есть
Защита от переполюсовки на входе: нет
Рабочая температура: от -40 до + 85 °C
Габариты: 51 x 26 x 17 мм
Производитель: Китай
Возможное применение:
- как зарядное устройство для аккумуляторов;
- как драйвер для светодиодов;
- как небольшой блок питания с регулировкой тока и напряжения (около 25 вольт и на 2-3 ампера).

(внешний вид, подключение, регулировка тока и напряжения,
а также примерную схему модуля смотри на снимках,
для их увеличения нужно по ним кликнуть)

   КОД: 79
Тип модуля: XL4015 (вариант №3)
Тип подключения: контактная колодка под винт или контакты для подпайки проводов
Входное напряжение:
   • 8 - 36 В (по данным производителя)
   • 5 - 30 В (по совету пользователей, идеально - не выше 27 вольт)
Выходное напряжение(регулируемое):
   • 1,25 - 32 В (по данным производителя)
   • 1,25 - 29 В (по совету пользователей)
Выходной ток(регулируемый):
   • максимальный (кратковременно) - 5 А (не советуем)
   • номинальный (длительно) - 1,5-2 А (с радиатором максимум до 3 А)
Выходная мощность: 75 Вт (кратковременно в максимуме)
Эффективность преобразования (КПД): 90-95% (в максимуме)
Частота переключения: 180 кГц
Выходные пульсации: 50 мВ (в максимуме)
Потребляемый ток на холостом ходу: 10-22 мА
Индикация модуля (смотри на снимок):
   • Светодиод R - работа модуля в режиме ограничения тока
   • Светодиод B - работа модуля под нагрузкой или индикация процесса заряда аккумулятора
   • Светодиод G - работа модуля без нагрузки (уменьшение тока до 10% от уставки) или индикация окончания процесса заряда аккумулятора
Защита от короткого замыкания: есть (кратковременно - предельный ток 8А)
Защита от перегрева: есть (но не стоит сильно надеяться)
Функция ограничения тока на выходе: есть
Защита от переполюсовки на входе: нет
Рабочая температура: от -40 до + 85 °C
Габариты: 61 x 26 x 17 мм
Производитель: Китай
Возможное применение:
- как зарядное устройство для аккумуляторов;
- как драйвер для светодиодов;
- как небольшой блок питания с регулировкой тока и напряжения (около 25 вольт и на 2-3 ампера).

(внешний вид модуля, его подключение, регулировка тока и напряжения смотри на снимке,
для увеличения нужно по нему кликнуть)

   КОД: 80
Тип модуля: XL4015 (вариант №4)
Тип подключения: контакты для подпайки проводов
Входное напряжение: 4-38 В (по данным производителя не превышать 38 в)
Выходное напряжение(регулируемое): 1,25-36 В (по данным производителя)
Выходной ток:
   • максимальный (кратковременно) - 5 А (не советуем)
   • номинальный (длительно) - 1,5-2 А (с радиатором максимум до 3 А)
Выходная мощность: 75 Вт (кратковременно в максимуме)
Эффективность преобразования (КПД): 90-95% (в максимуме)
Частота переключения: 180 кГц
Выходные пульсации: 50 мВ (в максимуме)
Потребляемый ток на холостом ходу: 5-15 мА
Индикатор питания (смотри на снимок): Да
Защита от перегрева: есть (но не стоит сильно надеяться)
Защита от короткого замыкания: нет (предельный ток 8А)
Функция ограничения тока на выходе: нет
Защита от переполюсовки на входе: нет
Рабочая температура: от -40 до + 85 °C
Габариты: 61 x 26 x 17 мм
Производитель: Китай
Возможное применение: как небольшой блок питания с регулировкой напряжения (около 25 вольт и на 2-3 ампера)

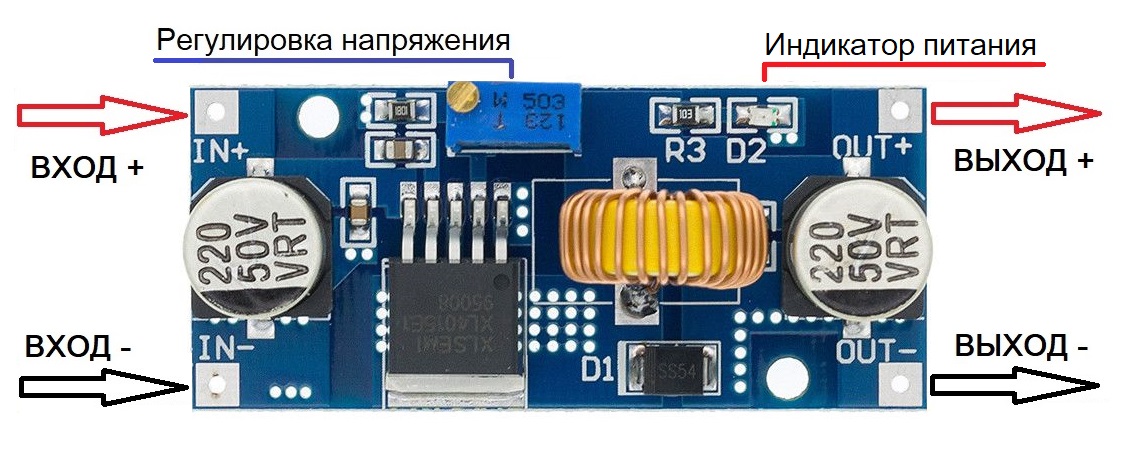

(внешний вид, подключение, регулировка напряжения,
а также примерную схему модуля смотри на снимках,
для их увеличения нужно по ним кликнуть)
