Тип: Цифровой встраиваемый вольтметр-амперметр
Модель: 100 вольт / 10 ампер
Дисплей: Светодиодный цифровой дисплей 0,28 дюйма
Цвет дисплея: Двухцветный дисплей - красный(напряжение) и синий(ток)
Напряжение питания индикатора: DC 4,5 - 30 В
(минимальное напряжение питания индикатора не должно быть ниже 4,5 В иначе измерения будут неточные,
максимальное напряжение не должно превышать 30 В, в противном случае индикатор сгорит)
Рабочий ток: <20 мА
Диапазон измерения напряжения(постоянный ток): 0 - 99,9 В
Диапазон измерения тока(постоянный ток): 0 - 9,99 A (встроенный шунт)
Точность измерения: ±1 %
Минимальное разрешение (V): 0,1 В
Минимальное разрешение (A): 0.01 А
Габариты (ширина х высота х глубина): 48х29х22 мм
Монтажное отверстие: 45х26 мм
Комплектация:
- 1шт. вольтметр-амперметр (индикатор),
- 1шт. кабель для запитки индикатора и измерения напряжения,
- 1шт. кабель для измерения тока.
Производитель: Китай
Цифровой вольтметр-амперметр предназначен для измерения напряжения постоянного тока и силы тока подключённого источника питания. Модуль можно использовать в источниках питания, в которых необходима визуализация выходных параметров. Также его можно использовать для замеров показателей напряжения и тока внутри цепи устройств.

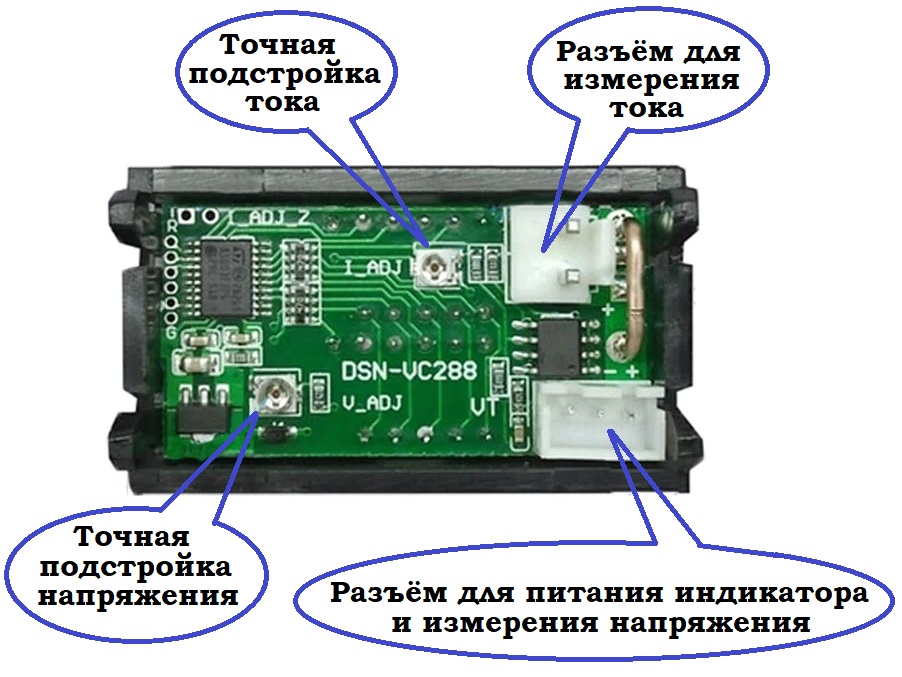

Модуль состоит из двух семисегментных индикаторов разных цветов. Показания напряжения отображаются красным цветом, соответственно значения силы тока - синим цветом. Диапазон измерения напряжения составляет от 0 до 99,9 В, а силы тока от 0 до 9,99 А. Точность показаний устройства составляет ±1%. Особенностью данного вольтметра-амперметра является встроенный шунт, благодаря которому не требуется устанавливать внешний шунт для измерения силы тока. При необходимости откалибровать устройство нужно воспользоваться двумя подстроечными резисторами. С помощью потенциометра I_ADJ осуществляется регулировка точности измерения силы тока, а переменный резистор V_ADJ изменяет точность напряжения постоянного тока.
Существует два способа подключения цифрового вольтметра-амперметра:
- если напряжение измеряемого источника питания находится в диапазоне от 4,5 до 30 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию;

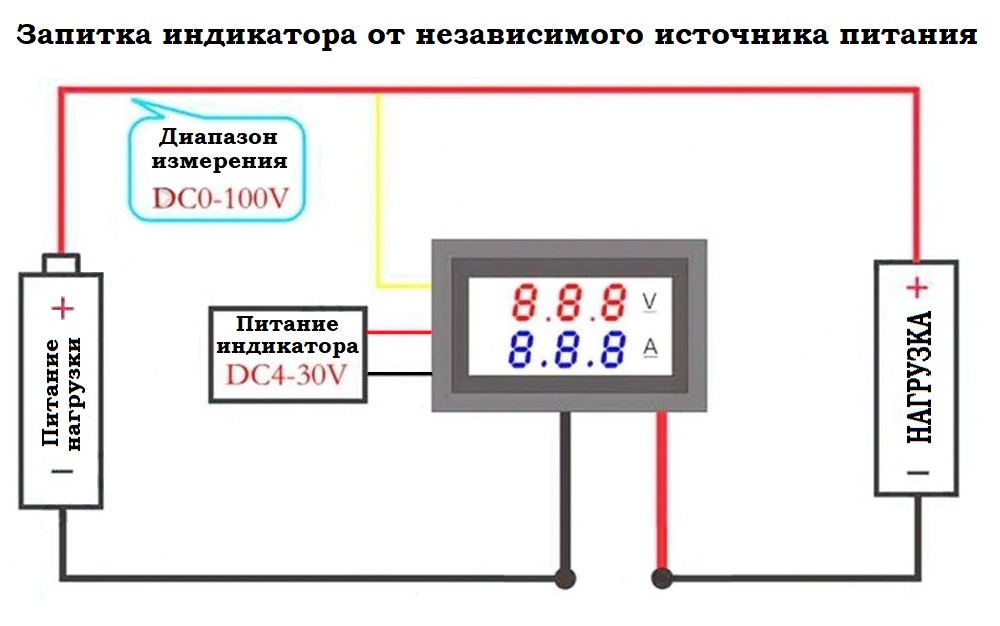

- при наличии напряжения измеряемого источника свыше 30 В, для питания устройства необходимо использовать независимый источник питания напряжением от 4,5 до 30 В.
Плата измерителя имеет 5 выводов:
VCC (красный тонкий провод) - питание индикатора напряжением 4,5 - 30 В.
GND (черный тонкий провод) - общий провод («земля»).
VIN (желтый тонкий провод) - измерение напряжения внешнего устройства 0 - 99,9 В.
I+ (красный толстый провод) - измерение силы тока внешнего устройства 0 - 9,99 А.
I- (черный толстый провод) - «земля».
