Усилители звука

Модуль JZ-B5W2 (аналог модуля DW-CT14+)
блютуз-приемник со встроенными усилителями мощности

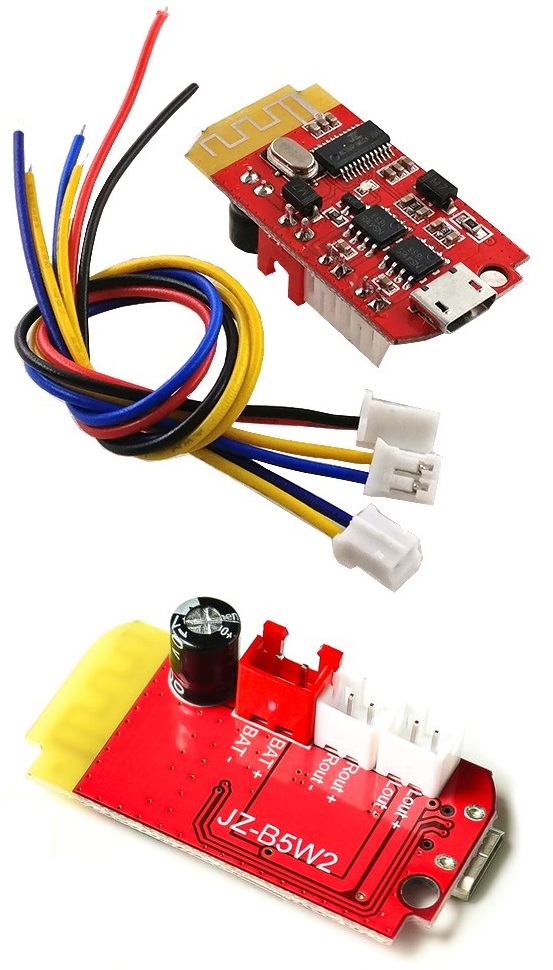

КОД:  89 Тип модуля:  JZ-B5W2 (аналог модуля DW-CT14+) Пределы напряжения питания:  3,5 - 5 В Максимальный потребляемый ток(на полной громкости):  примерно до 2 А Номинальный потребляемый ток(на средней громкости):  примерно от 20 до 300 мА Тип сопряжения с источником звука:  блютуз-интерфейс версия 4.2 Эффективная дистанция приема:  около 15 - 20 метров Класс усилителей:  возможность включения режимов D и AB (по умолчанию - D) Встроенные защиты микросхем усилителей:    •  защита от перегрузки по току    •  защита от перегрева    •  защита от пониженного напряжения Соотношение "выходная мощность-сопротивление динамиков":    •  4,5Вт при 2 Ом    •  3,2Вт при 4 Ом Габариты модуля:  41 х 20 х 11 мм Комплектация:    •  1шт. модуль JZ-B5W2,    •  1шт. соединительные провода с коннекторами для запитки модуля,    •  2шт. соединительные провода с коннекторами для подключения динамиков. Производитель:  Китай    Модуль представляет собой блютуз-приемник со встроенными усилителеми мощности, т.е. принимает по блютуз-интерфейсу цифровой аудио поток и воспроизводит его на динамики. Он позволяет без особых хлопот сделать беспроводную колонку (смотри один из вариантов на картинке), также его можно встроить в автомобильную аудиосистему и с помощью смартфона воспроизводить любимые музыкальные треки «по воздуху» (без проводов).     Модуль собран на двух трёхватных усилителях звука NS4165 класса D. Выходы усилителей нельзя подключать параллельно, а также нельзя соединять вместе отрицательные полюсы выходных каналов звука, т.к. это может повредить микросхемы. Чипы усилителей имеют встроенные защиту от перегрузки по току, защиту от перегрева и защиту от пониженного напряжения.    Модуль поддерживает блютуз-интерфейс версии 4.2 или более старшие его версии. Эффективная дистанция приема до 15-20 метров. Антенна модуля не должна находиться близко к металлическим частям, что может влиять на дальность передачи.    Для удобства подключения модуля в комплекте поставки есть соединительные провода с коннекторами под гнезда на плате. Питание можно подавать двумя способами — от встроенного аккумулятора, а также через разъем микроЮСБи от сетевого адаптера или повербанка на 5 вольт. Превышение, указанного выше, напряжения питания модуля может привести к необратимому повреждению устройства.    При подключении внешнего питания, если одновременно подключен встроенный аккумулятор, идет его одновременная подзарядка. Единственное нужно помнить, что режим зарядки проводится только с ограничением тока, но без контроля и управления самой зарядкой. Для этого нужно использовать аккумулятор с встроенной платой контроля его заряда или дополнительно установить специальную плату, например на микросхеме TP4056 (смотри один из вариантов на картинке).    При включении модуля раздается звуковой сигнал и начинает моргать светодиод. Далее с помощью устройства-источника звука(смартфон, планшет, магнитола) сканируем и подключаемся к блютуз-устройству под именем «JZ-B5W2». При удачном сопряжении раздается еще один звуковой сигнал, а светодиод перестает моргать и просто горит. После начала передачи звукового сигнала светодиод опять начинает моргать.    Если подключить модуль к компьютеру с помощью USB-кабеля через разъем microUSB, то компьютер будет воспроизводить музыку или звуки через усилители модуля.

Модуль MH-M38
блютуз-приемник со встроенными усилителями мощности

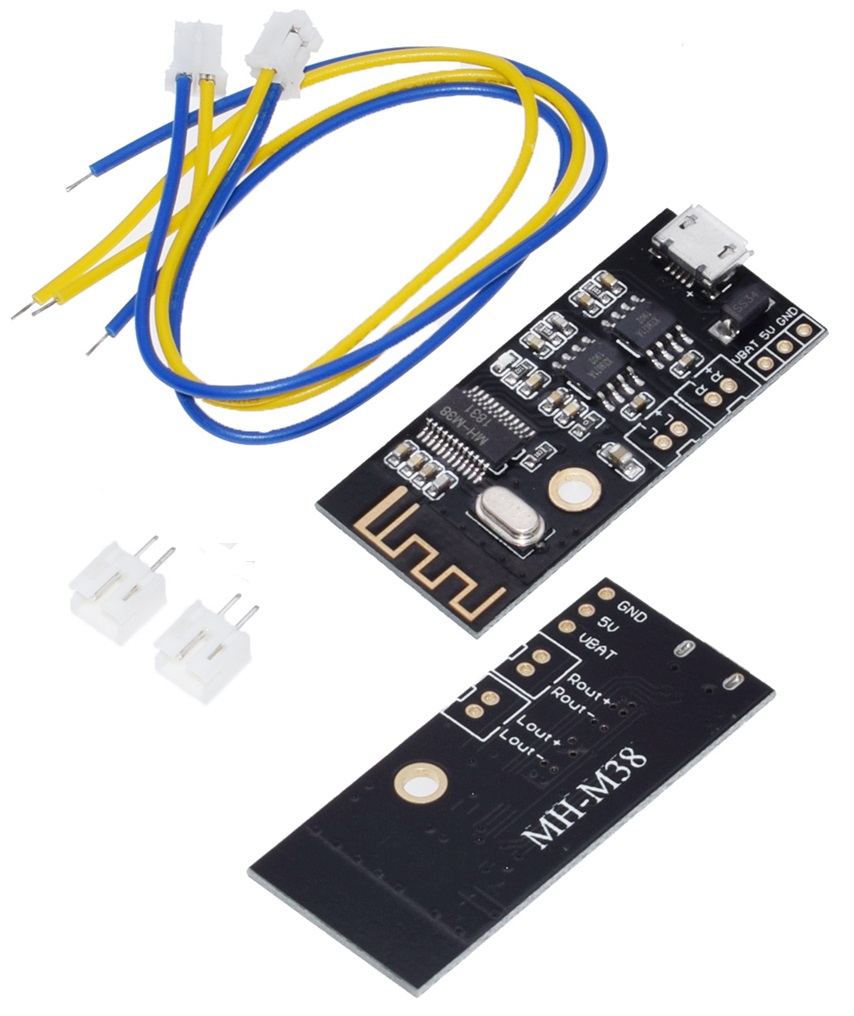

КОД:  118 Тип модуля:  MH-M38 Пределы напряжения питания:  3,5 - 5 В Максимальный потребляемый ток(на полной громкости):  примерно до 2 А Номинальный потребляемый ток(на средней громкости):  примерно от 20 до 300 мА Тип сопряжения с источником звука:  блютуз-интерфейс версия 4.2 Эффективная дистанция приема:  около 15 - 20 метров Класс усилителей:  нет информации Встроенные защиты микросхем усилителей:  нет информации Выходная мощность усилителей модуля:  два канала примерно до 5Вт каждый Габариты модуля:  46 х 20 х 4 мм Комплектация:    •  1шт. модуль MH-M38,    •  2шт. разъемы для подключения динамиков к плате,    •  2шт. соединительные провода с коннекторами для подключения динамиков. Производитель:  Китай    Модуль представляет собой блютуз-приемник со встроенными усилителеми мощности, т.е. принимает по блютуз-интерфейсу цифровой аудио поток и воспроизводит его на динамики. Он позволяет без особых хлопот сделать беспроводную колонку (смотри один из вариантов на картинке), также его можно встроить в автомобильную аудиосистему и с помощью смартфона воспроизводить любимые музыкальные треки «по воздуху» (без проводов).     Модуль собран на двух усилителях звука. Выходы усилителей нельзя подключать параллельно, а также нельзя соединять вместе отрицательные полюсы выходных каналов звука, т.к. это может повредить микросхемы.    Модуль поддерживает блютуз-интерфейс версии 4.2 или более старшие его версии. Эффективная дистанция приема до 15-20 метров. Антенна модуля не должна находиться близко к металлическим частям, что может влиять на дальность передачи.    Для удобства подключения модуля к динамикам в комплекте поставки есть разъемы, которые нужно подпаять к плате,а также соединительные провода с коннекторами. Питание можно подавать несколькими способами — от внешнего источника питания через разъем microUSB, от внешнего источника питания посредстовом пайки к контактам "5V" и "GND", а также от встроенного аккумулятора посредстовом пайки к контактам "VBAT" и "GND". Превышение предела напряжения питания модуля( 3,5 - 5 В) может привести к необратимому повреждению устройства.    При подключении внешнего питания, если одновременно подключен встроенный аккумулятор, идет его одновременная подзарядка. Единственное нужно помнить, что режим зарядки проводится только с ограничением тока, но без контроля и управления самой зарядкой. Для этого нужно использовать аккумулятор с встроенной платой контроля его заряда или дополнительно установить специальную плату, например на микросхеме TP4056 (на примере модуля выше).    При включении модуля раздается звуковой сигнал и начинает моргать светодиод. Далее с помощью устройства-источника звука(смартфон, планшет, магнитола) сканируем и подключаемся к блютуз-устройству под именем «MH-M38». При удачном сопряжении раздается еще один звуковой сигнал, а светодиод перестает моргать и просто горит. После начала передачи звукового сигнала светодиод опять начинает моргать.    Если подключить модуль к компьютеру с помощью USB-кабеля через разъем microUSB, то компьютер будет воспроизводить музыку или звуки через усилители модуля. Особенности подключения:       разъем microUSB - питание модуля от внешнего источника       "VBAT" - положительный полюс аккумулятора Li-ion (3,7-4.2В)       "GND" - общий контакт "земля"       "5V" - положительный полюс питания (5 В)       "Rout +" - положительный полюс правого канала       "Rout -" - отрицательный полюс правого канала       "Lout +" - положительный полюс левого канала       "Lout -" - отрицательный полюс левого канала

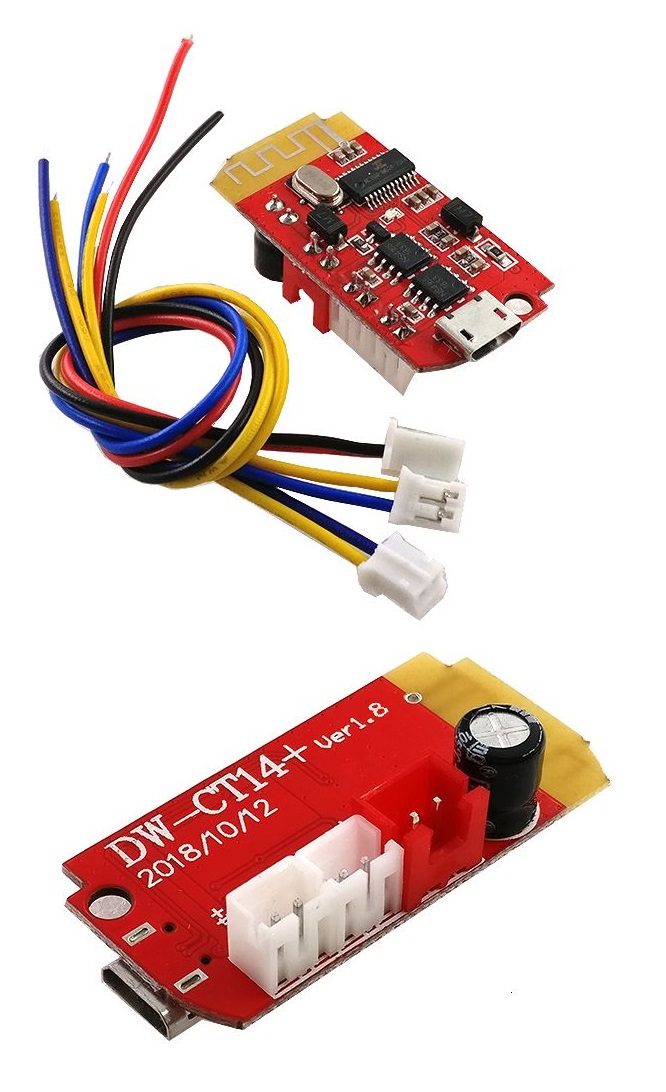

Модуль DW-CT14+ (аналог - JZ-B5W2)
блютуз-приемник со встроенными усилителями мощности

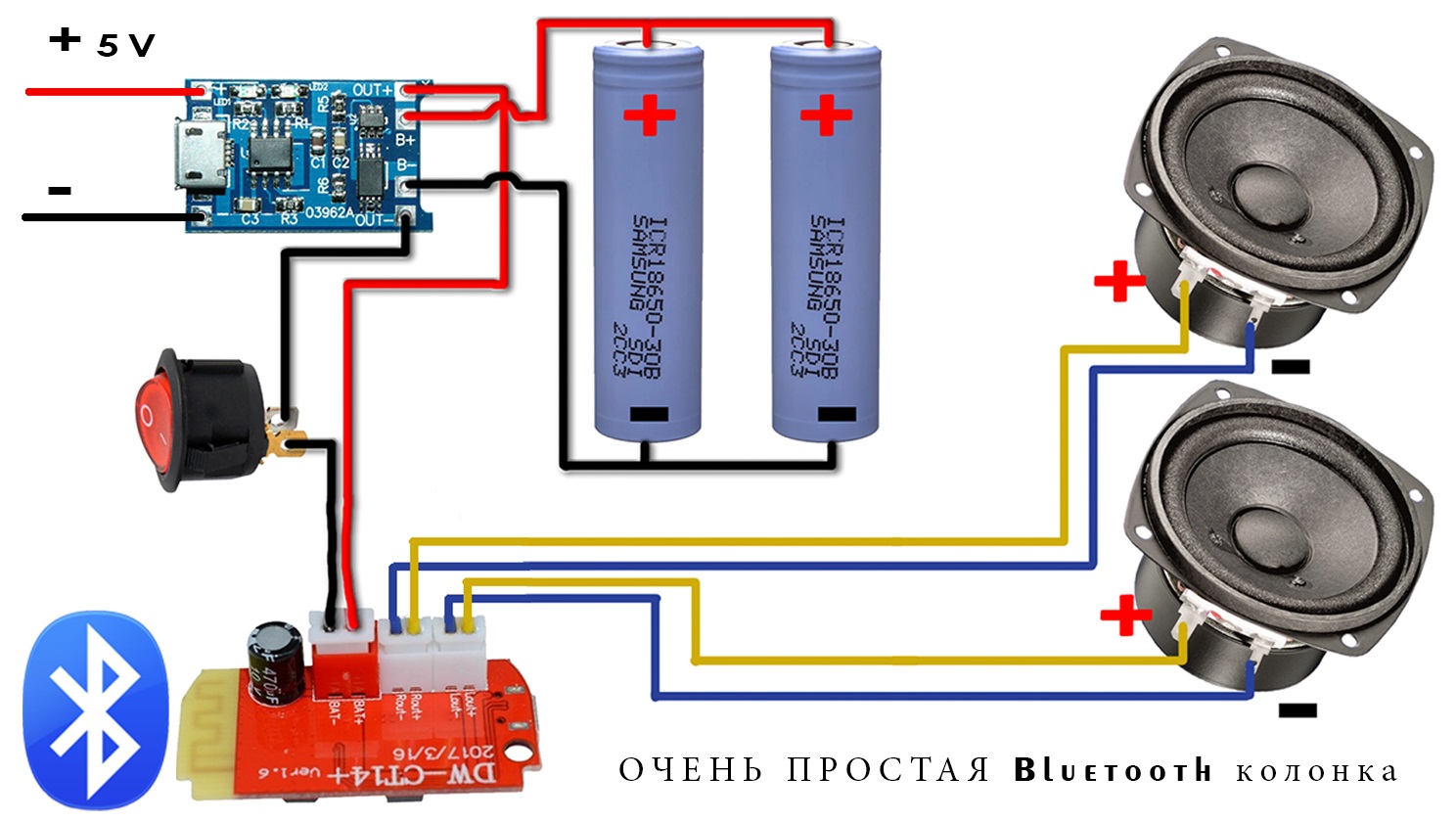

КОД:  119 Тип модуля:  DW-CT14+ (аналог - JZ-B5W2) Пределы напряжения питания:  3,5 - 5 В Максимальный потребляемый ток(на полной громкости):  примерно до 2 А Номинальный потребляемый ток(на средней громкости):  примерно от 20 до 300 мА Тип сопряжения с источником звука:  блютуз-интерфейс версия 4.2 Эффективная дистанция приема:  около 15 - 20 метров Класс усилителей:  нет информации Встроенные защиты микросхем усилителей:  нет информации Выходная мощность усилителей модуля:  два канала примерно до 5Вт каждый Габариты модуля:  41 х 20 х 11 мм Комплектация:    •  1шт. модуль DW-CT14+,    •  1шт. соединительные провода с коннекторами для запитки модуля,    •  2шт. соединительные провода с коннекторами для подключения динамиков. Производитель:  Китай    Модуль представляет собой блютуз-приемник со встроенными усилителеми мощности, т.е. принимает по блютуз-интерфейсу цифровой аудио поток и воспроизводит его на динамики. Он позволяет без особых хлопот сделать беспроводную колонку (смотри один из вариантов на картинке), также его можно встроить в автомобильную аудиосистему и с помощью смартфона воспроизводить любимые музыкальные треки «по воздуху» (без проводов).     Модуль собран на двух усилителях звука TB8816. Выходы усилителей нельзя подключать параллельно, а также нельзя соединять вместе отрицательные полюсы выходных каналов звука, т.к. это может повредить микросхемы.    Модуль поддерживает блютуз-интерфейс версии 4.2 или более старшие его версии. Эффективная дистанция приема до 15-20 метров. Антенна модуля не должна находиться близко к металлическим частям, что может влиять на дальность передачи.    Для удобства подключения модуля в комплекте поставки есть соединительные провода с коннекторами под гнезда на плате. Питание можно подавать двумя способами — от встроенного аккумулятора, а также через разъем микроЮСБи от сетевого адаптера или повербанка на 5 вольт. Превышение, указанного выше, напряжения питания модуля может привести к необратимому повреждению устройства.    При подключении внешнего питания, если одновременно подключен встроенный аккумулятор, идет его одновременная подзарядка. Единственное нужно помнить, что режим зарядки проводится только с ограничением тока, но без контроля и управления самой зарядкой. Для этого нужно использовать аккумулятор с встроенной платой контроля его заряда или дополнительно установить специальную плату, например на микросхеме TP4056 (на примере модуля выше).    При включении модуля раздается звуковой сигнал и начинает моргать светодиод. Далее с помощью устройства-источника звука(смартфон, планшет, магнитола) сканируем и подключаемся к блютуз-устройству под именем «BT-Audio». При удачном сопряжении раздается еще один звуковой сигнал, а светодиод перестает моргать и просто горит. После начала передачи звукового сигнала светодиод опять начинает моргать.

Модуль усилителя мощности на микросхеме PAM8403
без регулятора громкости

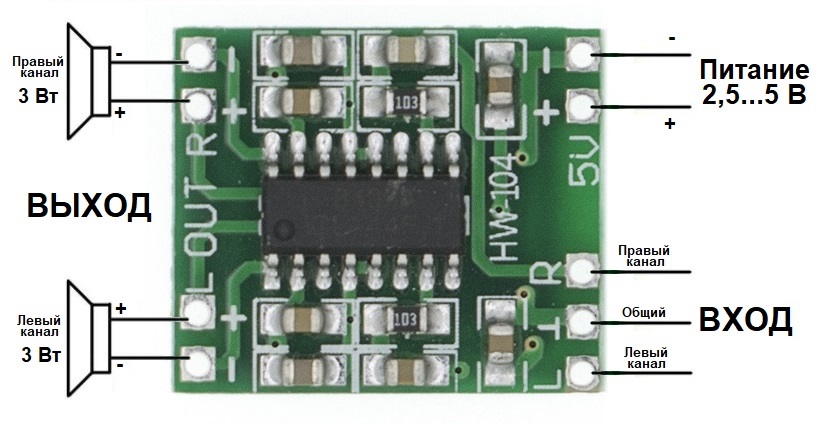

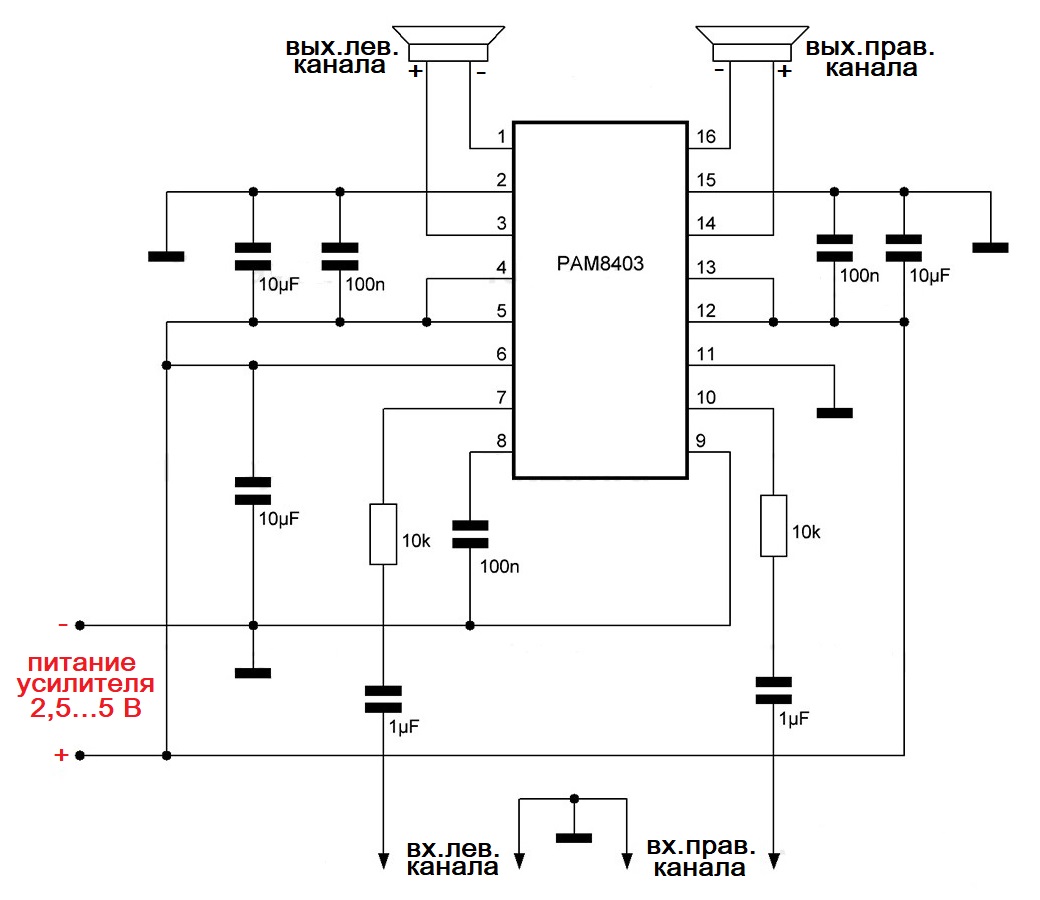

КОД:  90 Микросхема усилителя:  PAM8403 Класс усилителя:  D Напряжение питания:  2,5 - 5 В Предельное напряжение питания:  5.5 В (не превышать и не путать плюс с минусом питающего напряжения) Максимальный ток питания:  до 1 А Ток потребления при отсутствии сигнала:  10 мА Выходная мощность при нагрузке 8 Ом:  1,5 Вт x2 канала Выходная мощность при нагрузке 4 Ом:  3,0 Вт x2 канала (рекомендовано 4 Ома) Частотная характеристика:  20-20000 Гц Встроенные защиты микросхемы усилителя:    •  защита от перегрева +120 °С    •  защита от короткого замыкания Габариты модуля:  22 х 18 х 3 мм Производитель:  Китай    Маленький но достаточно мощный стерео усилитель D класса на микросхеме PAM8403 с минимальной обвязкой и выходной мощностью до 3Вт на канал. Питание от 2.5 до 5 Вольт, но его можно также запускать спокойно и от двух вольт напряжения. Он обладает очень малыми шумами, небольшими размерами и высокой экономичностью, а также является довольно дешевым и простым аудиоусилителем, что позволяет использовать его в портативных устройствах с автономным питанием. Благодаря высокой эффективности, усилитель способен в несколько раз дольше воспроизводить звук во время автономной работы в отличие от аналогичных усилителей класса AB.    Минимальное потребление тока — 25 миллиампер с одним каналом и 40 миллиампер с двумя каналами. При таком потреблении энергии можно спокойно и вполне комфортно слушать музыку в небольшой комнате. Максимальное потребление тока — это 700-800 миллиампер. Плюс этого усилителя в том, что во время его работы при любой мощности, его микросхема совсем не нагрелась.    Этот усилитель очень хорош для малых помещений. Он не греется, ему не нужны охлаждающие радиаторы и он очень мало стоит. Однако для работы на улице или больших помещениях его мощности будет мало.    По качеству звучания претензий к усилителю нет. Но стоит учесть, что такая маленькая плата не выдаст супер чистое звучание и глубокие низкие частоты. Если пользователю достаточно только получать неплохой звук и без помех, то этот усилитель подойдет для него идеально.    Все контакты на усилителе подписаны и проблем с его подключений возникнуть не должно.    Микросхема усилителя PAM8403 имеет защиту от перегрева и от короткого замыкания.    Для того, чтобы убрать наводки и фон, во время работы усилителя, сигнал на его вход нужно подавать с использованием экранированного провода.    Для перевода усилителя в более экономичный режим (режим "Shutdown Control") нужно подать сигнал низкого уровня(посадить на "землю") на 12 ножку микросхемы (в данном модуле работа усилителя реализована на постоянной основе, т.е. подан сигнал высокого уровня(подано питающее напряжение 5В).    Для отключения звука в усилителе (режим "MUTE") нужно подать сигнал низкого уровня(посадить на "землю") на 5 ножку микросхемы (в данном модуле работа звука усилителя реализована на постоянной основе, т.е. подан сигнал высокого уровня(подано питающее напряжение 5В).    Внимание! Микросхема PAM8403 боится переполюсовки по питанию и напряжения выше 5,5 В. Соединять выходы правого и левого каналов данного усилителя в мостовую схему, для увеличения его мощности - нельзя. Изменять параметры элементов модуля усилителя, для увеличения его мощности - нельзя. Нарушение всех приведенных выше правил может привести к выходу из строя микросхемы усилителя.    Данный модуль отлично подойдет для быстрого ремонта/переделки китайских колонок и простых маломощных аудиосистем у которых модуль усилителя по каким либо причинам вышел из строя. Возможно применять также в MP3-плеерах, игровых автоматах и приставках, громкоговорителях, проекторах, ноутбуках, портативных DVD-плеерах, мобильных телефонах, телевизорах и мониторах.

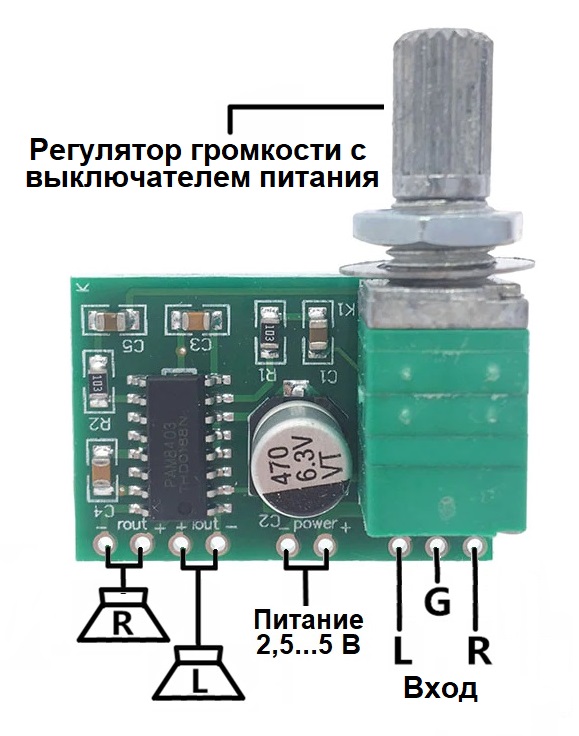

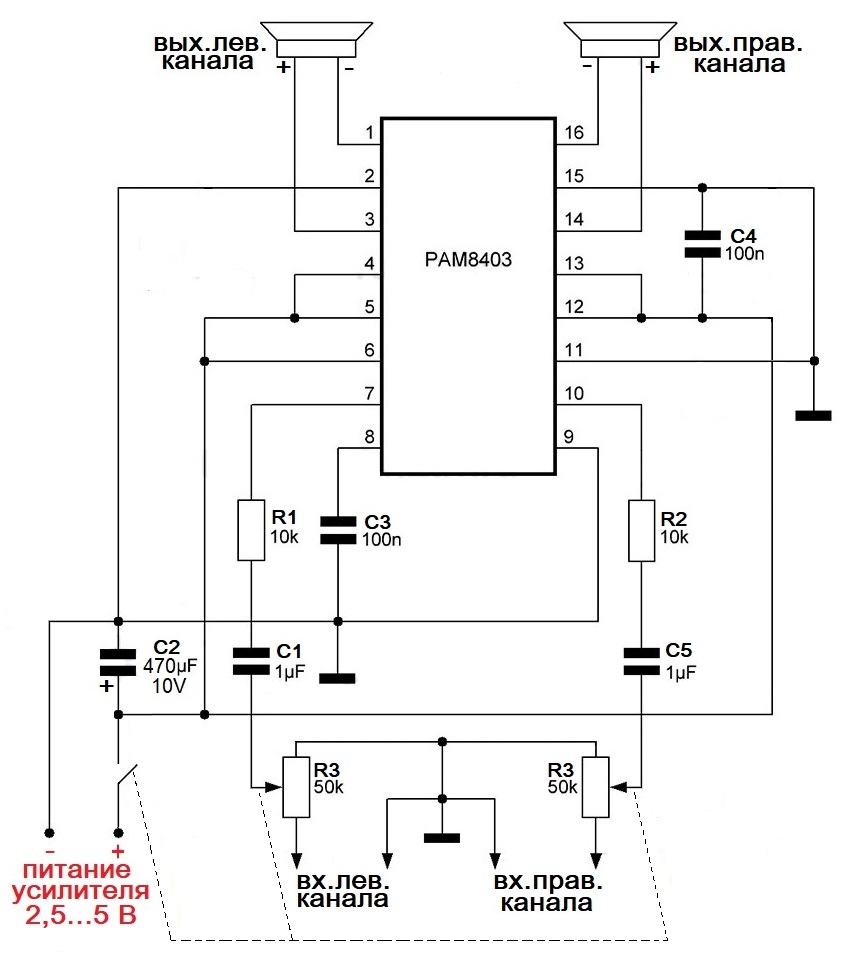

Модуль усилителя мощности на микросхеме PAM8403
с регулятором громкости

КОД:  91 Микросхема усилителя:  PAM8403 Класс усилителя:  D Напряжение питания:  2,5 - 5 В Предельное напряжение питания:  5.5 В (не превышать и не путать плюс с минусом питающего напряжения) Максимальный ток питания:  до 1 А Ток потребления при отсутствии сигнала:  10 мА Выходная мощность при нагрузке 8 Ом:  1,5 Вт x2 канала Выходная мощность при нагрузке 4 Ом:  3,0 Вт x2 канала (рекомендовано 4 Ома) Частотная характеристика:  20-20000 Гц Встроенные защиты микросхемы усилителя:    •  защита от перегрева +120 °С    •  защита от короткого замыкания Габариты модуля:  29 х 34 х 15 мм (с учетом регулятора громкости) Производитель:  Китай    Маленький но достаточно мощный стерео усилитель D класса на микросхеме PAM8403 с минимальной обвязкой и выходной мощностью до 3Вт на канал. Питание от 2.5 до 5 Вольт, но его можно также запускать спокойно и от двух вольт напряжения. Он обладает очень малыми шумами, небольшими размерами и высокой экономичностью, а также является довольно дешевым и простым аудиоусилителем, что позволяет использовать его в портативных устройствах с автономным питанием. Благодаря высокой эффективности, усилитель способен в несколько раз дольше воспроизводить звук во время автономной работы в отличие от аналогичных усилителей класса AB.    На плате установлен потенциометр для регулировки громкости и отключения питания.    Минимальное потребление тока — 25 миллиампер с одним каналом и 40 миллиампер с двумя каналами. При таком потреблении энергии можно спокойно и вполне комфортно слушать музыку в небольшой комнате. Максимальное потребление тока — это 700-800 миллиампер. Плюс этого усилителя в том, что во время его работы при любой мощности, его микросхема совсем не нагрелась.    Этот усилитель очень хорош для малых помещений. Он не греется, ему не нужны охлаждающие радиаторы и он очень мало стоит. Однако для работы на улице или больших помещениях его мощности будет мало.    По качеству звучания претензий к усилителю нет. Но стоит учесть, что такая маленькая плата не выдаст супер чистое звучание и глубокие низкие частоты. Если пользователю достаточно только получать неплохой звук и без помех, то этот усилитель подойдет для него идеально.    Все контакты на усилителе подписаны и проблем с его подключений возникнуть не должно.    Микросхема усилителя PAM8403 имеет защиту от перегрева и от короткого замыкания.    Для того, чтобы убрать наводки и фон, во время работы усилителя, сигнал на его вход нужно подавать с использованием экранированного провода.    Для перевода усилителя в более экономичный режим (режим "Shutdown Control") нужно подать сигнал низкого уровня(посадить на "землю") на 12 ножку микросхемы (в данном модуле работа усилителя реализована на постоянной основе, т.е. подан сигнал высокого уровня(подано питающее напряжение 5В).    Для отключения звука в усилителе (режим "MUTE") нужно подать сигнал низкого уровня(посадить на "землю") на 5 ножку микросхемы (в данном модуле работа звука усилителя реализована на постоянной основе, т.е. подан сигнал высокого уровня(подано питающее напряжение 5В).    Внимание! Микросхема PAM8403 боится переполюсовки по питанию и напряжения выше 5,5 В. Соединять выходы правого и левого каналов данного усилителя в мостовую схему, для увеличения его мощности - нельзя. Изменять параметры элементов модуля усилителя, для увеличения его мощности - нельзя. Нарушение всех приведенных выше правил может привести к выходу из строя микросхемы усилителя.    Данный модуль отлично подойдет для быстрого ремонта/переделки китайских колонок и простых маломощных аудиосистем у которых модуль усилителя по каким либо причинам вышел из строя. Возможно применять также в MP3-плеерах, игровых автоматах и приставках, громкоговорителях, проекторах, ноутбуках, портативных DVD-плеерах, мобильных телефонах, телевизорах и мониторах.

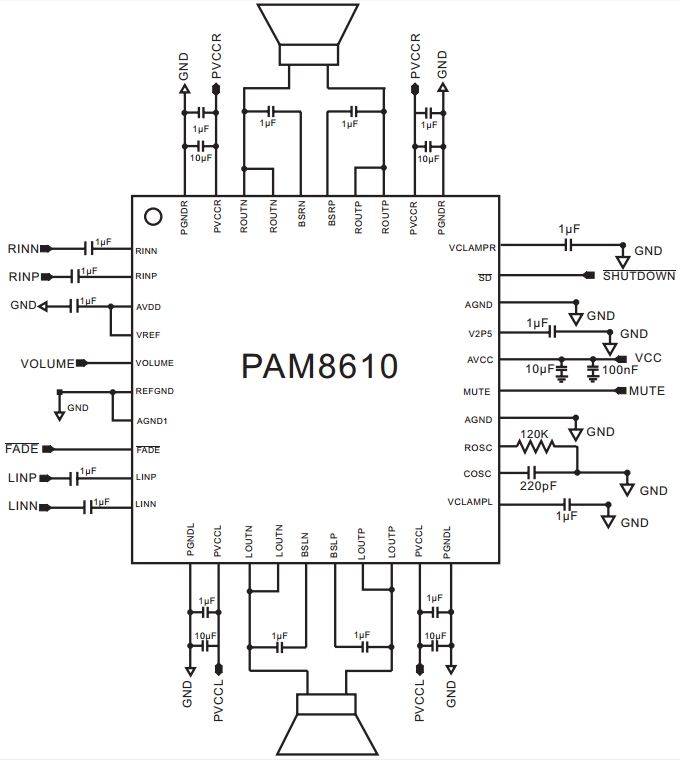

Модуль усилителя мощности на микросхеме PAM8610
без регулятора громкости

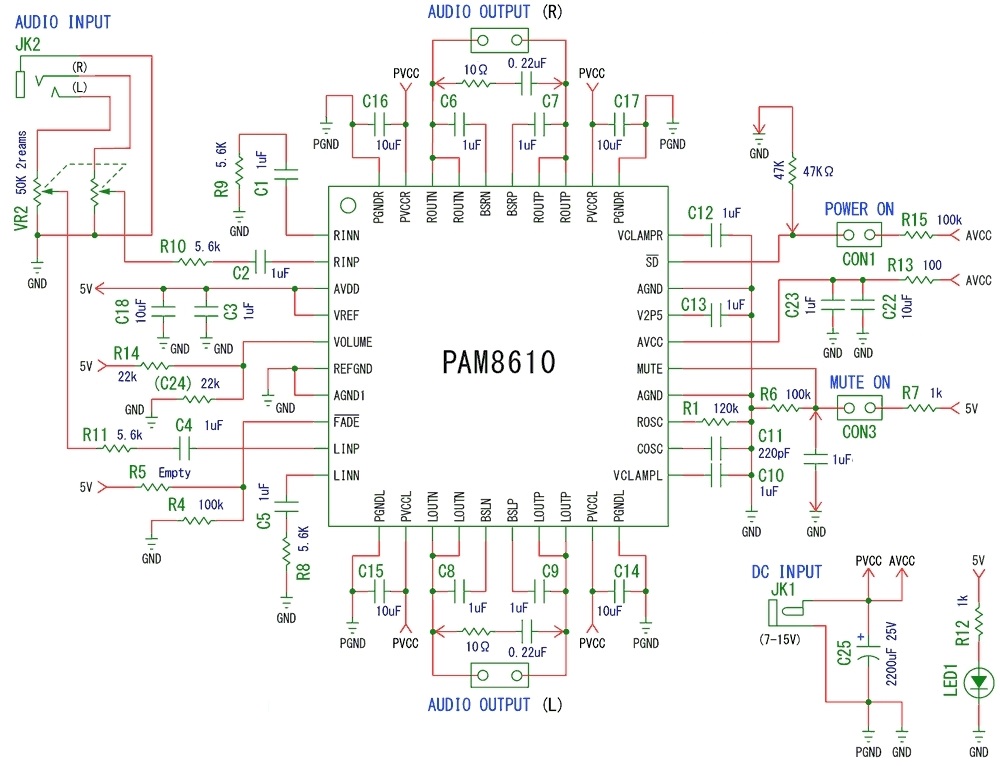

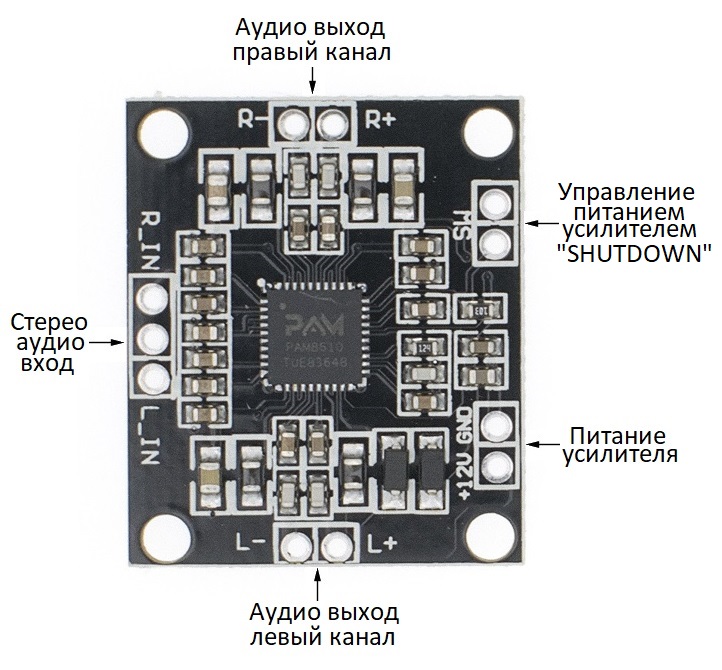

КОД:  92 Микросхема усилителя:  PAM8610 Класс усилителя:  D Напряжение питания:  7 - 13 В (рекомендуется 12в 3а) Номинальное напряжение питания:  12 В Ток потребления при отсутствии сигнала:  20-30 мА Выходная мощность при нагрузке 8 Ом:  10 Вт x2 канала Выходная мощность при нагрузке 4 Ом:  15 Вт x2 канала Рекомендуемая мощность колонок:  10-30 Вт Частотная характеристика:  20-20000 Гц Встроенные защиты микросхемы усилителя:    •  защита от перегрева +150 °С    •  защита от перегрузки Габариты модуля:  30 х 25 х 3 мм Производитель:  Китай    Данный модуль - это низковольтный миниатюрный аудио стерео усилитель D класса на базе микросхемы PAM8610. Особенностью данного усилителя является его миниатюрность. Благодаря его небольшим размерам модуль можно использовать в портативных устройствах.    Микросхема PAM8610 имеет 40 выводов и выполнена в корпусе «QFN». Услитель обладает небольшим тепловыделением(при малой и средней громкости воспроизведения), малыми размерами и доступной стоимостью. Низкий коэффициент нелинейных искажений позволяет получить высокое качество звучания при достаточной выходной мощности. Если при подключении присутствует шум необходимо воспользоваться советами описанными ниже.    Максимальная выходная мощность усилителя составляет до 15 Вт при нагрузке 4 Ом, а мощность 10 Вт при нагрузке 8 Ом. При необходимости(при воспроизведении на большой громкости) к микросхеме PAM8610 можно подключить радиатор. Место для радиатора находится на обратной стороне платы усилителя или его также можно закрепить поверх корпуса микросхемы.    Подается питание от внешнего источника питания. Несмотря на то, что на плате указано 12 Вольт входной мощности, на него, тем не менее, можно подавать до 13 Вольт(по даташиту диапазон напряжения питания составляет от 7 до 15, но рекомендуемое напряжение 12 В) и усилитель будет нормально выдерживать это напряжение и работать.    Управление питанием усилителя с помощью функции SHUTDOWN вносит дополнительные преимущества при работе с модулем. Встроенная защита от перегрузки, перегрева и короткого замыкания позволят избежать проблем при использовании усилителя.    Применяться данный модуль может - как в самодельных так и для ремонта сгоревших портативных колонок для ноутбука или домашнего ПК, телевизорах, мониторах, приемниках, MP3-плеерах, автомобильных аудиосистемах и прочих устройствах.    Типовая схема включения PAM8610 из даташита на снимке слева.    Внимание! Не превышать напряжение источника питания выше 13 В. Не замыкать выходы двух каналов друг с другом в мостовую схему и на корпус. При увеличении громкости и повышении тока потребления усилителя свыше 400-500 мА начинает греться микросхема и для предотвращения её перегрева и отвода тепла нужно обязательно устанавливать радиатор. Игнорирование данных предупреждений может привести к выходу из строя микросхемы усилителя.    Совет о возможных вариантах регулировки громкости в данном модуле. Дело в том, что РАМ-ка на данной плате распаяна так, что работает на максимальную громкость.    Первым вариантом может быть стандартное подключение - один из крайних контактов переменного резистора (номинал 10кОм - 100кОм) подключить на корпус, на второй крайний контакт переменного резистора подать входной аудиосигнал, а средний - подключить к входу усилителя.    Второй вариант - у микросхемы есть специальный вывод 5 (Volume), но на китайской плате он запаян по-своему(на максимальную громкость). Его нужно найти, отрезать от всего, к чему он подключен, и подключить к нему средний вывод переменного резистора (номинал 47кОм), крайние же выводы резистора подключить к +5V(вывод 3,4 микросхемы) и Gnd. Так мы получим полноценную регулировку громкости.    В третьем варианте можно объединить предыдущие два, т.е. подключить так, как показано в схеме модуля PAM8610 с регулятором(схему смотри ниже). Там на входе стоит сдвоенный переменный резистор, подключенный по первому варианту, а на вывод 5 микросхемы, с помощью делителя, подано не 5 вольт, а около 2х - 3х вольт(отрегулировано по примеру второго варианта).    Совет по уменьшению шумов в динамиках без подключения усилителя к источнику звукового сигнала или при перерывах между звуковыми композициями. Для этого нужно зашунтировать входы каналов усилителя резисторами на 10-15 кОм и шум скатится на уровень собственных шумов, без всякого наводимого фона. Также можно поиграться питанием усилителя, а также расположением платы.

Модуль усилителя мощности на микросхеме PAM8610
с регулятором громкости

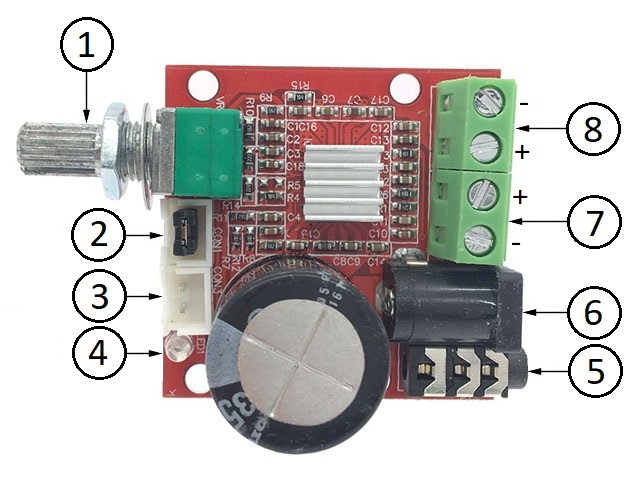

КОД:  93 Микросхема усилителя:  PAM8610 Класс усилителя:  D Напряжение питания:  7 - 13 В (рекомендуется 12в 3а) Номинальное напряжение питания:  12 В Ток потребления при отсутствии сигнала:  20-30 мА Выходная мощность при нагрузке 8 Ом:  10 Вт x2 канала Выходная мощность при нагрузке 4 Ом:  15 Вт x2 канала Рекомендуемая мощность колонок:  10-30 Вт Частотная характеристика:  20-20000 Гц Встроенные защиты микросхемы усилителя:    •  защита от перегрева +150 °С    •  защита от перегрузки Модуль усилителя имеет регулятор громкости В комплектации модуля имеется радиатор с липкой лентой для установки на микросхему Габариты модуля:  56 х 40 х 30 мм (с учетом регулятора громкости и конденсатора) Производитель:  Китай Назначение элементов модуля(смотри снимок слева).    1. Регулятор громкости    2. Управление питанием усилителя SHUTDOWN (положение "замкнуто" - усилитель включен, "разомкнуто" - усилитель отключен)    3. Переключение режима без звука MUTE (положение "разомкнуто" - обычная работа, "замкнуто" - звук выключен)    4. Светодиод индикации питания усилителя    5. Стерео аудио вход (джек 3,5мм)    6. Разъем для подключения питания (плюс в центре)    7. Аудио выход, левый канал    8. Аудио выход, правый канал    Данный модуль - это низковольтный миниатюрный аудио стерео усилитель с регулятором громкости D класса на базе микросхемы PAM8610. Особенностью данного усилителя является его миниатюрность. Благодаря его небольшим размерам модуль можно использовать в портативных устройствах.    Микросхема PAM8610 имеет 40 выводов и выполнена в корпусе «QFN». Услитель обладает небольшим тепловыделением(при малой и средней громкости воспроизведения), малыми размерами и доступной стоимостью. Низкий коэффициент нелинейных искажений позволяет получить высокое качество звучания при достаточной выходной мощности. Если при подключении присутствует шум необходимо воспользоваться советами описанными ниже.     Максимальная выходная мощность усилителя составляет до 15 Вт при нагрузке 4 Ом, а мощность 10 Вт при нагрузке 8 Ом. При необходимости(при воспроизведении на большой громкости) поверх корпуса микросхемы закрепляют радиатор.    Подается питание от внешнего источника питания. Несмотря на то, что на плате указано 12 Вольт входной мощности, на него, тем не менее, можно подавать до 13 Вольт(по даташиту диапазон напряжения питания составляет от 7 до 15, но рекомендуемое напряжение 12 В) и усилитель будет нормально выдерживать это напряжение и работать.    Управление питанием усилителя с помощью функции SHUTDOWN, а также функция MUTE (без звука) вносит дополнительные преимущества при работе с модулем. Установленный на плате модуля светодиод загорается при подаче напряжения питания. Встроенная защита от перегрузки, перегрева и короткого замыкания позволят избежать проблем при использовании усилителя.    Применяться данный модуль может - как в самодельных так и для ремонта сгоревших портативных колонок для ноутбука или домашнего ПК, телевизорах, мониторах, приемниках, MP3-плеерах, автомобильных аудиосистемах и прочих устройствах.    Примерная схема данного модуля на снимке слева.    Внимание! Не превышать напряжение источника питания выше 13 В. Не замыкать выходы двух каналов друг с другом в мостовую схему и на корпус. При увеличении громкости и повышении тока потребления усилителя свыше 400-500 мА начинает греться микросхема и для предотвращения её перегрева и отвода тепла нужно обязательно устанавливать радиатор. Игнорирование данных предупреждений может привести к выходу из строя микросхемы усилителя.    Совет по уменьшению шумов в динамиках без подключения усилителя к источнику звукового сигнала или при перерывах между звуковыми композициями. Для этого нужно зашунтировать входы каналов усилителя резисторами на 10-15 кОм и шум скатится на уровень собственных шумов, без всякого наводимого фона. Также можно поиграться питанием усилителя, а также расположением платы.

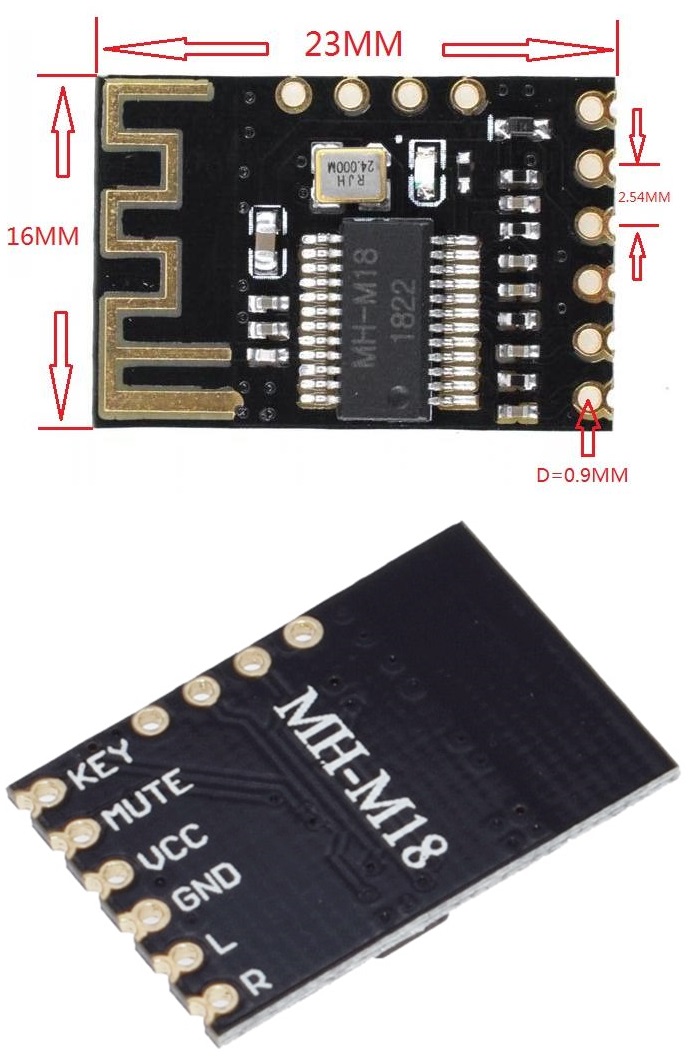

Модуль блютуз-приемника MH-M18

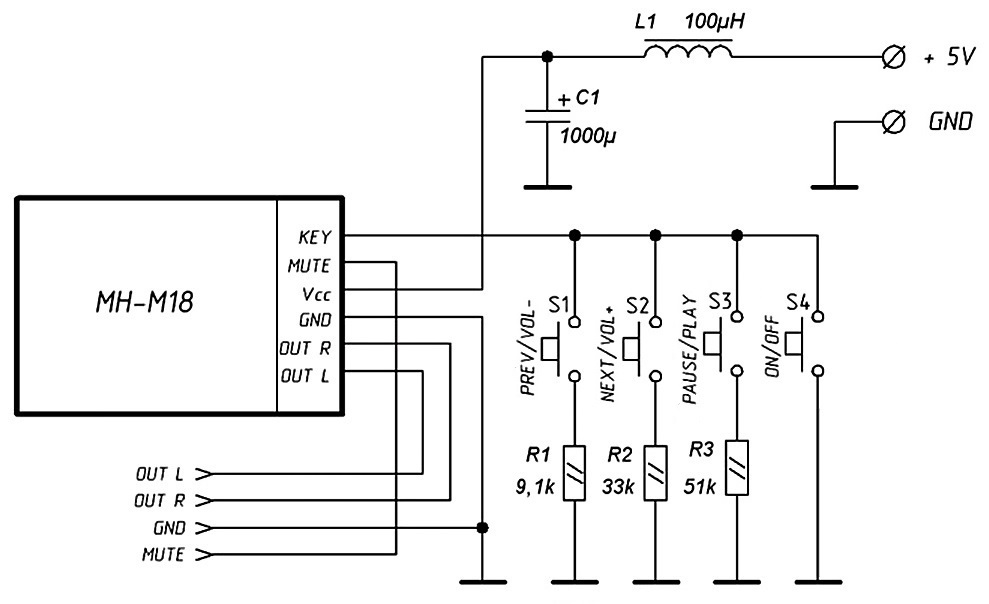

КОД:  121 Тип модуля:  MH-M18 Пределы напряжения питания:  5 В (3,7-4,2 В от аккумулятора) Количество аудиоканалов:  два канала (стерео) Тип сопряжения с источником звука:  блютуз-интерфейс версия 4.2 Эффективная дистанция приема:  около 15 - 20 метров Поддержка форматов:  WAV / WMA / FLAC / APE / MP3 Габариты модуля:  23 х 16 х 2,5 мм Производитель:  Китай Модуль представляет собой блютуз-приемник, который принимает по блютуз-интерфейсу цифровой двухканальный(стерео) аудио поток и может воспроизводить его на любой внешний усилитель. Он позволяет без особых хлопот сделать любые колонки, со встроенными в них усилителями мощности, в беспроводные, а также его можно встроить в автомобильную аудиосистему(через AUX-линейный вход) и с помощью смартфона воспроизводить любимые музыкальные треки «по воздуху» (без проводов).    Модуль поддерживает блютуз-интерфейс версии 4.2 или более старшие его версии. Эффективная дистанция приема до 15-20 метров. Антенна модуля не должна находиться близко к металлическим частям, что может влиять на дальность передачи.    Запитывать модуль от внешнего источника питания можно напряжением 4,5-5 вольт, подпаявшись к контактам "VCC" и "GND". А если убрать диод из цепи питания модуля, то его также можно будет запитывать и от встроенного аккумулятора (3,7-4,2 В).    При включении модуля раздается звуковой сигнал и начинает моргать светодиод. Далее с помощью устройства-источника сигнала(смартфон, планшет, магнитола) сканируем и подключаемся к блютуз-устройству под именем «MH-M18». При удачном сопряжении раздается еще один звуковой сигнал, а светодиод перестает моргать и просто горит. После начала передачи звукового сигнала светодиод опять начинает моргать.    Модулем можно управлять как устройством-источником сигнала, так и с помощью резистивной клавиатуры, состоящей из четырех кнопок(подключение смотри схему).       S1 - кнопка "prev/vol-" (первое кратковременное нажатие запускает текущий трек заново, повторное кратковременное нажатие - переход к предыдущему треку, а длительное нажатие - уменьшение громкости, а пикающий сигнал говорит о достижении минимума громкости).       S2 - кнопка "next/vol+"(кратковременное нажатие - переход к следующему треку, а длительное нажатие - увеличение громкости, а пикающий сигнал говорит о достижении максимума громкости).       S3 - кнопка "pause/play"(включение воспроизведения трека и прерывание проигрывания трека).       S4 - кнопка "on/off"(включение/выключение модуля).    При выключение модуля или постановке его на паузу кнопками на выходе MUTE формируется высокий логический уровень(около 3 вольт), который можно подать на специальный вход внешнего усилителя для перевода его в режим низкого потребления питания.     Более полный обзор на модуль MH-M18 можно просмотреть по этой ссылке. Особенности подключения:    KEY - для подключения резистивной клавиатура из четырех кнопок(подключение смотри схему)    MUTE - отключение усилителя(если у него есть такая возможность) и перевод его в режим низкого потребления питания    VCC - положительный полюс питания модуля 5 В (аккумулятор 3,7-4,2 В)    GND - общий контакт "земля"    L - подключение левого канала    R - подключение правого канала
