Тип микросхемы: ME4057 - контроллер заряда литий-ионных аккумуляторов (улучшенный аналог TP4056)
Тип корпуса: SMD-корпус SOP8
Входное напряжение: DC 4,5 - 8 В (оптимальное 4,5 - 5 В)
Выходное напряжение: DC 4,2 В
Напряжение полного заряда: до 4,2 В с точностью ±1%
Максимальный зарядный ток: 1000 мА (с возможностью регулировки)
Линейный режим работы (при питании выше 5 В перегревается, нужно охлаждение)
Функция предзаряда малым током: есть
Автоматическое завершение заряда: есть
Возможность обеспечения светодиодной индикации: есть
Защита от перегрева: есть
Защита от переполюсовки: есть
Производитель: Китай
ME4057 представляет собой полное CC/CV линейное зарядное устройство для одноэлементных литий-ионных аккумуляторов до 1 A. С термоусиленным 8-контактным SOP-корпусом и низким количеством внешних компонентов делают ME4057 идеально подходящим для применения в портативных устройствах. Кроме того ME4057 специально разработан для работы с питанием от USB.
Рабочее напряжение зарядного устройства литий-ионных аккумуляторов на микросхеме ME4057, находиться в пределах от 4.5 до 8 вольт. При этом стоит учитывать, что при питании напряжением более 5.5 В, увеличивается время заряда аккумулятора. Это происходит из-за повышенного тепловыделения, микросхема включает защиту от перегрева и автоматически уменьшает ток заряда. Оптимальное напряжение питания зарядного устройства на микросхеме ME4057 составляет 4,5-5 В - при таком напряжении микросхема выдаёт максимальный ток заряда.
Особенностью микросхемы ME4057 (в отличии от микросхемы-аналога TP4056) является наличие защиты от подключения аккумулятора неправильной полярностью – защита от переполюсовки. При установке аккумулятора неправильной полярностью в слот зарядного устройства, микросхема просто отключится и светодиоды погаснут.

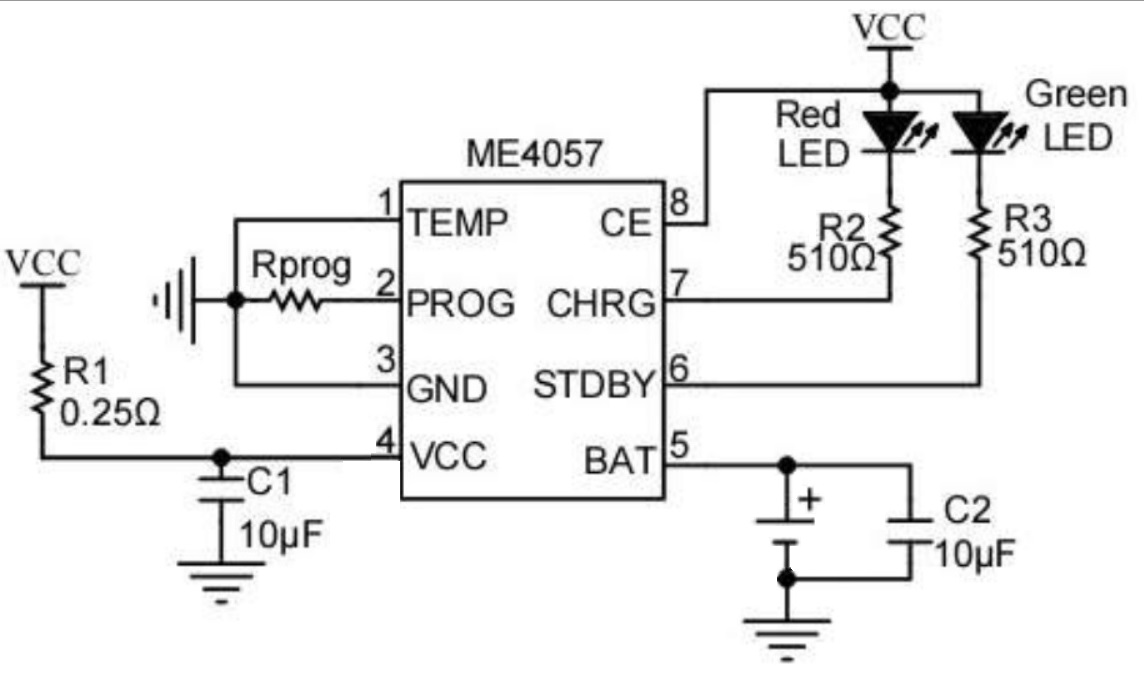

Если к ножкам микросхемы подпаять светодиоды, в соответствии со схемой, то можно получать информацию о процессе заряда. Процесс заряда: красный горит – зелёный не горит. Заряд завершен: красный не горит – зелёный горит. Плохой контакт, аккумулятор отсутствует или неисправен: красный мигает – зелёный горит. Аккумулятор вставлен обратной полярностью: светодиоды гаснут.
Чип ME4057 также имеет функцию предварительного заряда малым током – для сильно разряженных аккумуляторов и защиту от перегрева, автоматическим завершением заряда, и возможностью изменять ток заряда (изменение тока заряда производится подбором резистора аналогично микросхеме TP4056).
Также ME4057 можно перевести в дежурный режим (отключить при ненадобности зарядки), уменьшив ток питания до 55 мкА (8 ножка микросхемы - "5 В"- Вкл. или "0 В" - Выкл.).
